EP/(PAN-LiTf)复合膜的介电性能

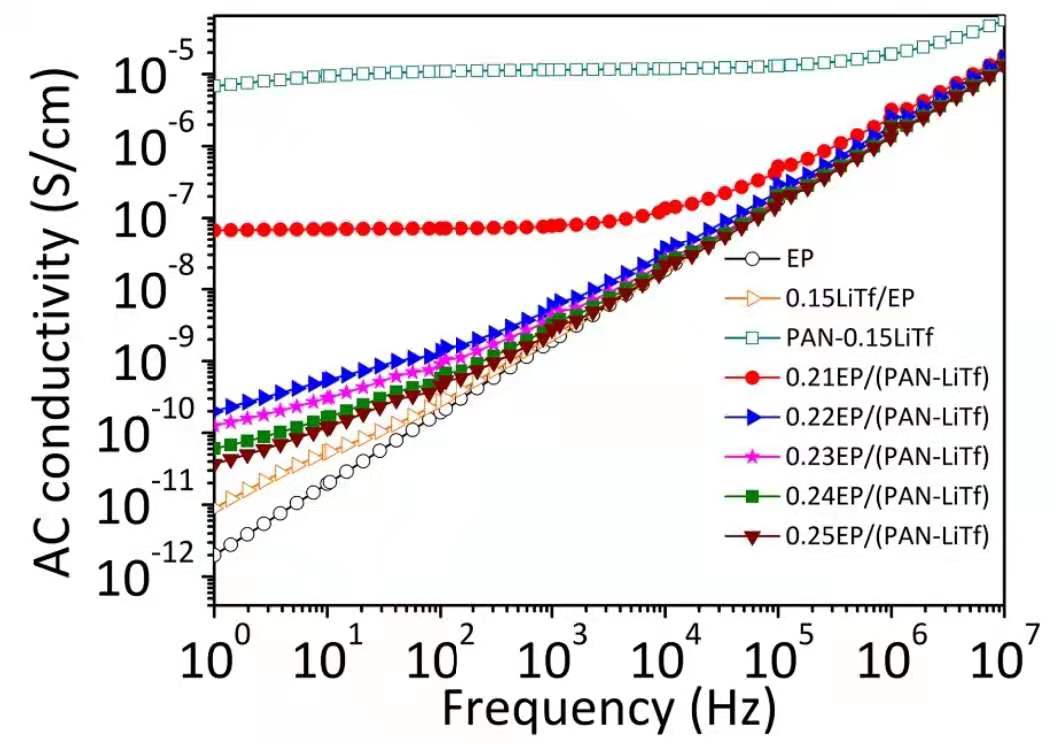

图一是 EP 树脂及各复合材料的电导率-频率曲线。

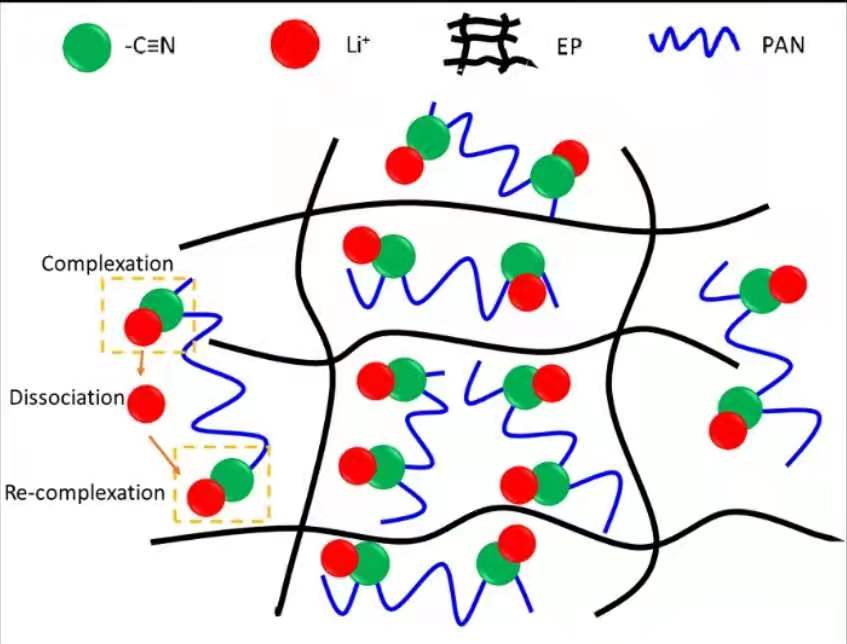

PAN-0.15LiOTf 复合材料的电导率-频率曲线呈现典型的导体特征，这是因为氰基与锂离子存在络合现象[85, 90, 105]，在不断的络合、解离、再络合的过程中，锂离子实现了定向移动图二，从而具有高导电性。与 EP 树脂一样，0.15LiOTf/EP 也呈现典型的绝缘体特征，这是由于 LiOTf无法溶解在 EP 中，EP 不具有可溶剂化的极性基团，因此无法与 LiOTf 形成缔合物，与其相结构一致，0.15LiOTf/EP 中无法实现 Li+的定向移动，因此 0.15LiOTf/EP呈现典型的绝缘体特征。

EP/(PAN-LiOTf)复合材料的电导率特性与 EP 树脂的含量相关。在相同频率下，随着 EP 含量的增加，EP/(PAN-LiOTf)复合材料的电导率逐渐降低，但高于 EP 树脂和0.15LiOTf/EP 的值。0.21EP/(PAN-LiOTf)复合材料的电导率-频率曲线呈现导体特征，其余曲线基本呈现绝缘体特征。PAN-LiOTf 均匀地分散在 EP中，EP 的存在减弱了氰基与锂离子的络合过程（图 2），从而减弱了锂离子实现了定向移动，导致导电率降低。随着 EP 含量的增加，这种减弱情况进一步增强。
