EP/(PAN-LiOTf)复合膜和 EP 树脂的力学性能

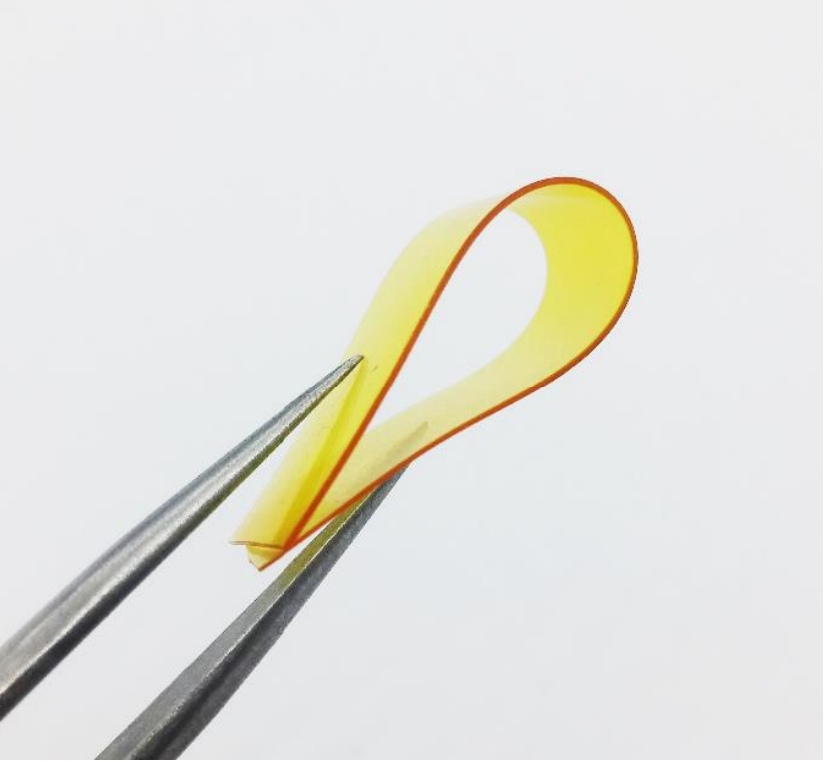

下图 是 0.22EP/(PAN- LiOTf)复合材料的数码照片。可以直观地看出，该复合材料可以自由地弯曲而不断裂，表现出优良的柔韧性。

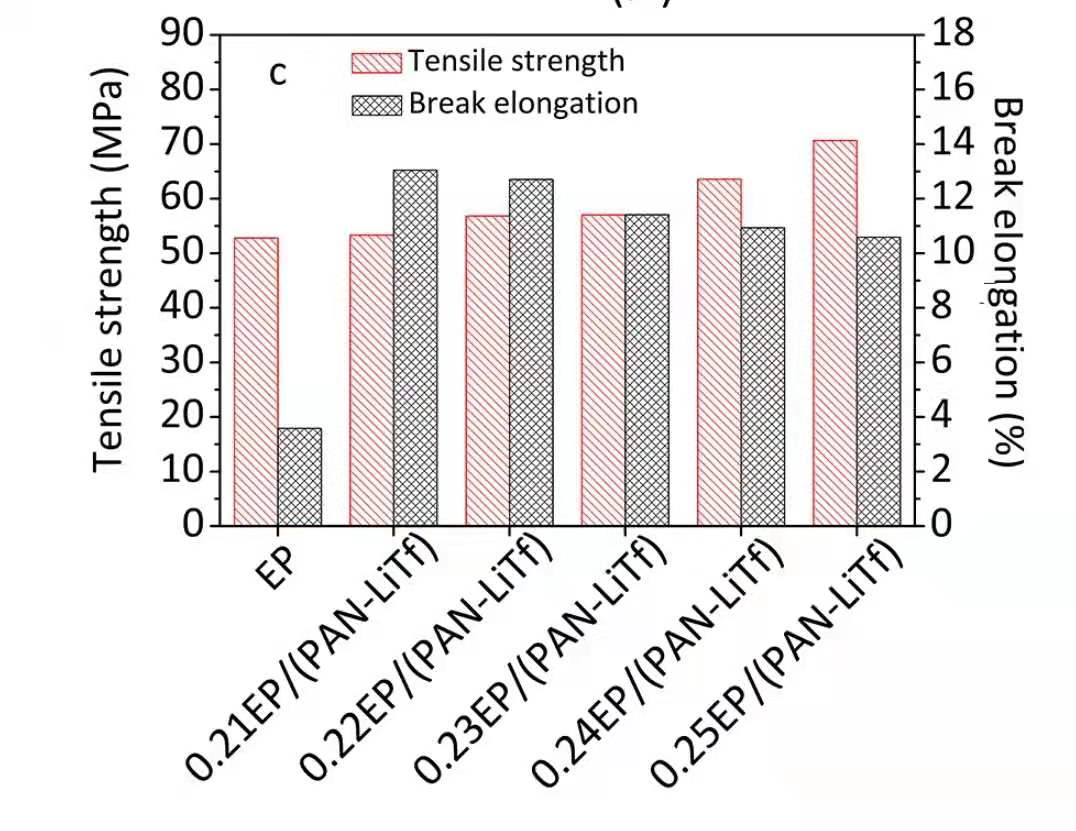

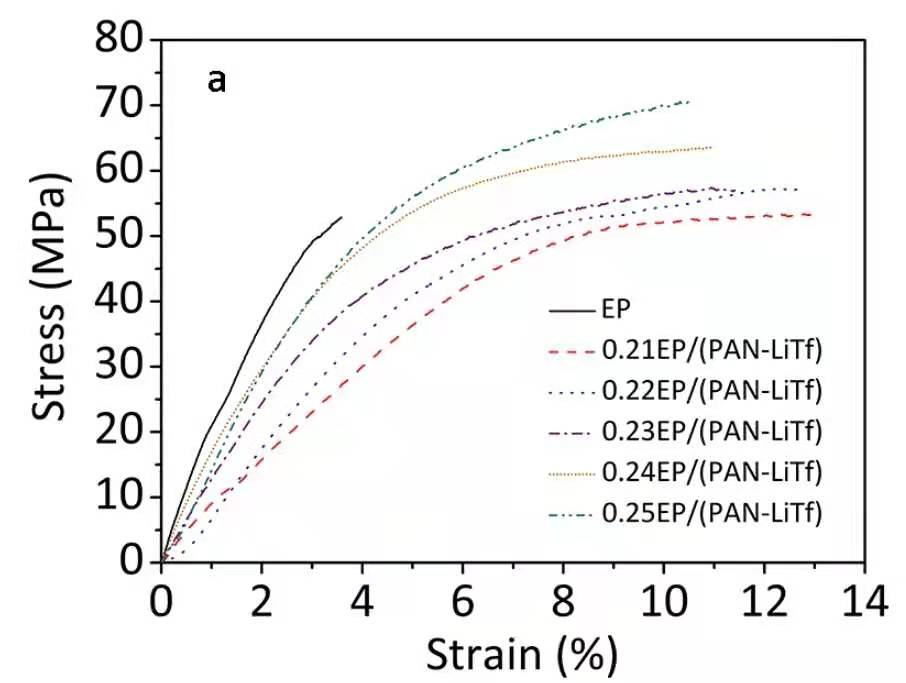

材料的韧性可以进一步通过拉伸断裂伸长率表征。图 a 和 图b 是 EP 树脂和EP/(PAN- LiOTf)复合材料的应力-应变曲线及由此获得的断裂强度和断裂伸长率。可以看出，EP/(PAN- LiOTf)复合材料的断裂伸长率和断裂强度均大于 EP 树脂，特别是，前者的断裂伸长率是后者的 3-3.6 倍。0.22EP/(PAN- LiOTf)复合材料的断裂伸长率与断裂强度约为 12.7%和 56.8MPa，分别是 EP 树脂的 3.6 倍和 1.1 倍。
