探究LiOTf 的性质

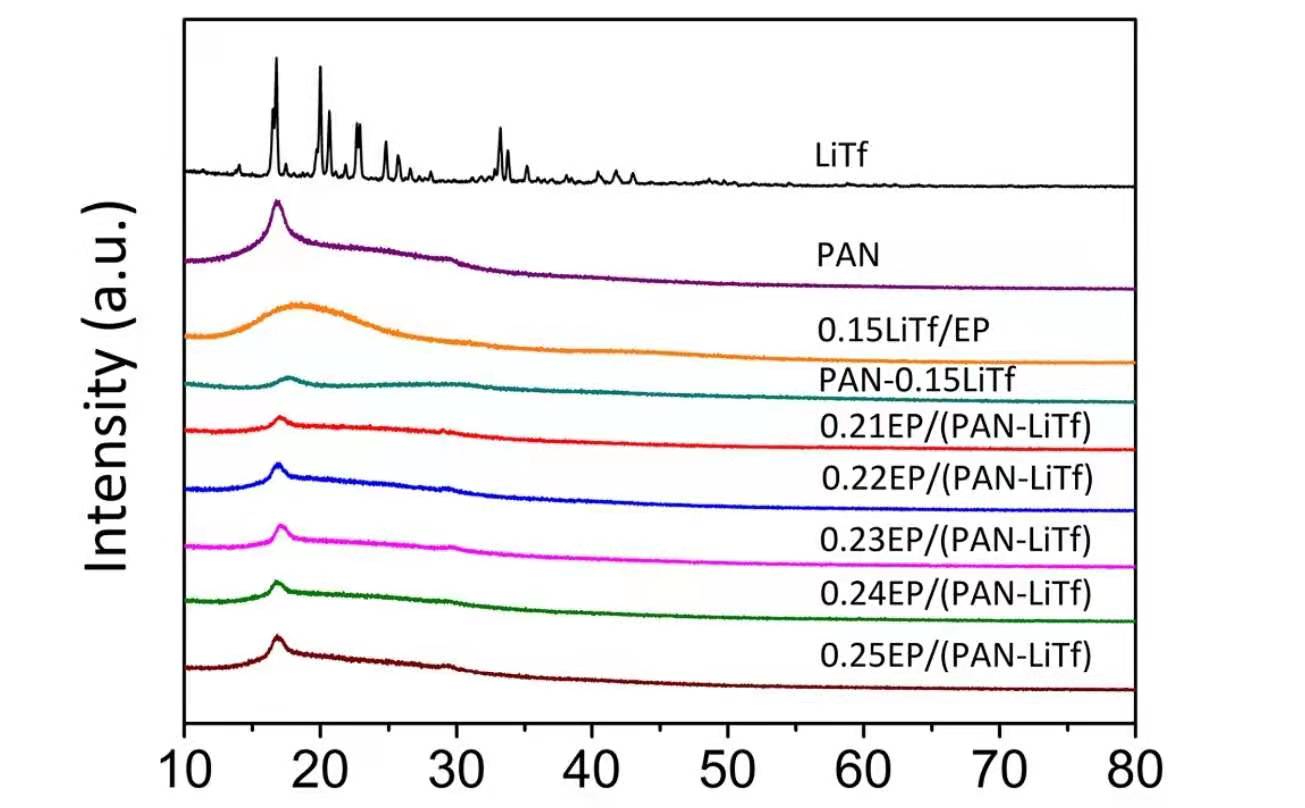

为了进一步证明 PAN、EP 和 LiOTf 具有良好相容性和分散性，测试了 LiOTf、PAN树脂及各复合材料的 XRD 曲线:

即使锂盐的添加量较低（2-6wt%），锂盐 XRD 衍射峰的消失仍可以证明锂盐已经完全溶解[86, 87]。从上图可以看出， LiOTf 在多处出现结晶衍射峰，而这些峰并未出现在 PAN-LiOTf 和 EP/(PANLiOTf)复合材料的 XRD 曲线中，说明 LiOTf 已经完全溶解在 PAN 中[88]。此外，PAN 和 EP 具有良好的相容性，以 PAN 为桥梁，Li+在整个 EP/(PAN-LiTf)复合材料中具有良好的分散性。

进一步探究 EP/(PAN-LiOTf)复合膜的相结构，采用 DMF 刻蚀复合材料。DMF可以刻蚀 LiOTf 和 PAN 组分，但不能刻蚀其中已固化的 EP 树脂。经对比元素分析谱可以知道，残留的 S 和 N 元素含量未变，说明 DMF 同时刻蚀了 PAN 和LiTf。而对比 S 和 N 元素的面扫描可知，DMF 不能完全刻蚀复合膜中的 LiTOf 和 PAN 组分，这是因为交联结构的存在；而没有出现 S 和 N元素的空间则是 EP 树脂的位置。根据均匀分布的 S 元素和 N 元素，表明 EP、PAN和 LiOTf 具有良好的相容性和分散性。
