EP/(PAN-LiTf) 复合膜的结构

2021-05-18 13:24:00
李琳琳
原创
737

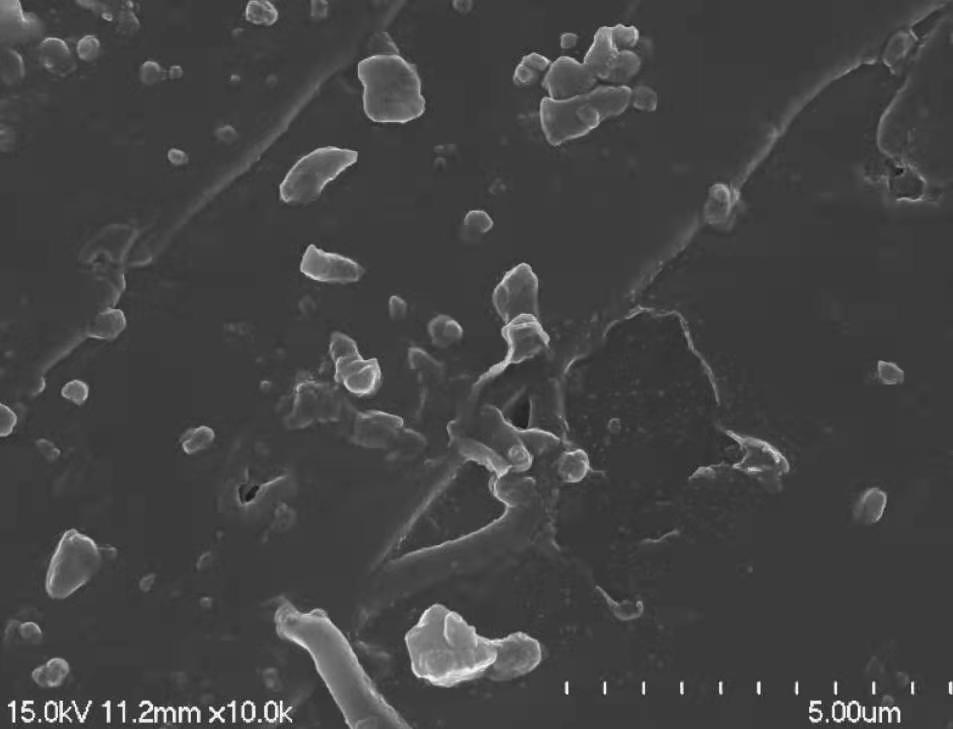

下图 是 0.15LiOTf/EP 复合材料断面的 SEM 照片


可以清楚地看出,0.15LiOTf/EP 复合材料具有大量白色点状物,且有部分尺寸较大的白色块状物,说明 LiOTf 无法溶 解在 EP 中,这是因为 EP 中不具有与 LiOTf 形成缔合体的官能团,且无法与 Li+形成 络合物[85],因此 EP 无法和 LiOTf 相容。

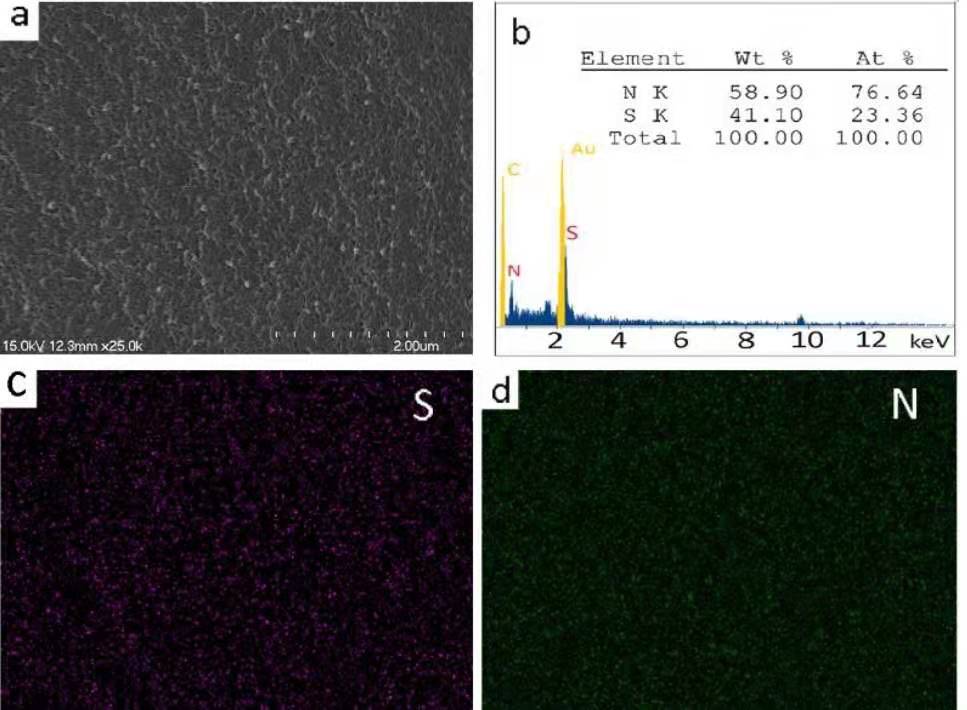

PAN-0.15LiTf 复合材料(图 a)的断面均匀,元素分析(图 b)显示含有高 含量的 N 元素和 S 元素,通过 EDS 面扫描(图 c,d)可以看出,S 元素和 N 元 素均匀地分布在 PAN-0.15LiTf 复合材料中。

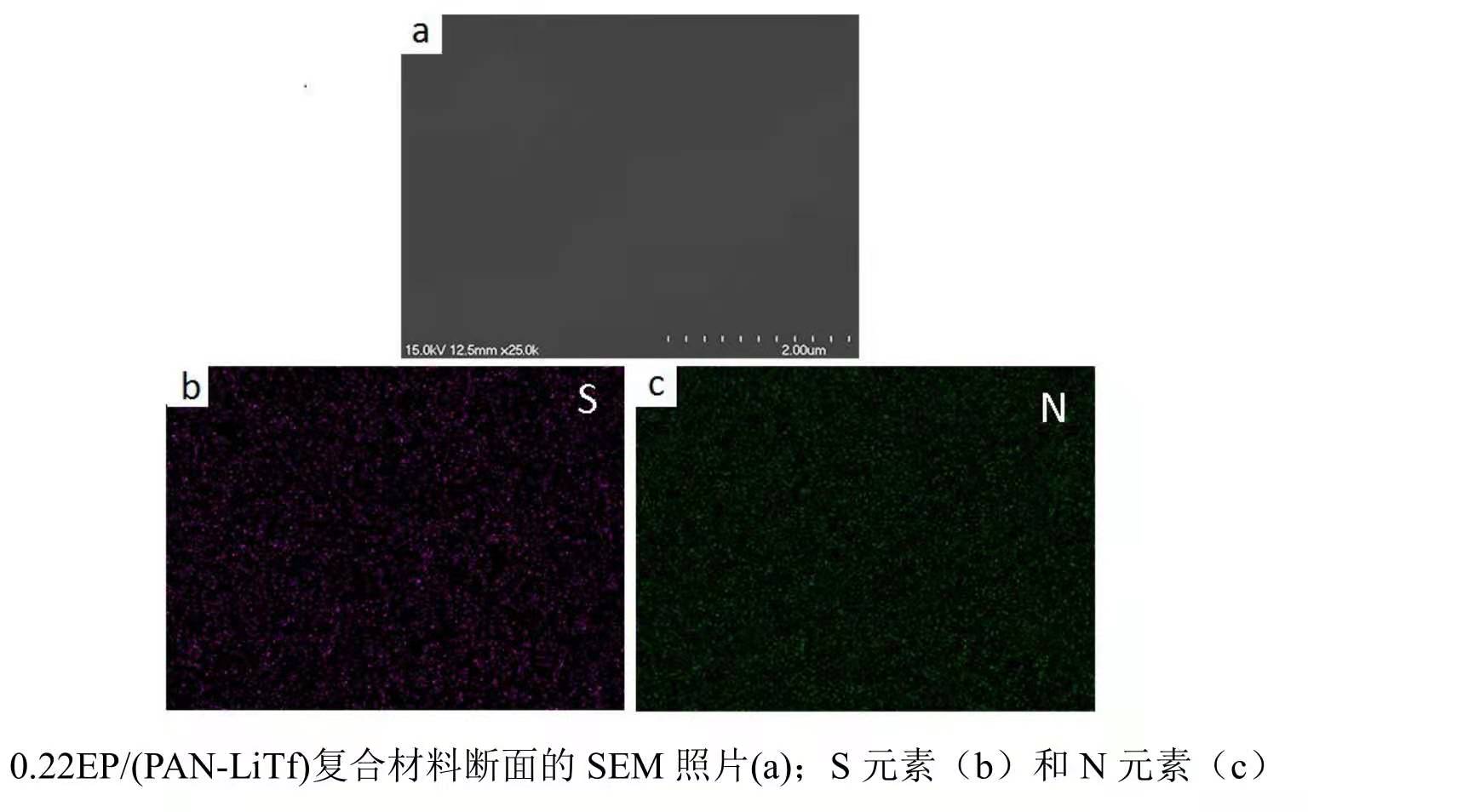

0.22EP/(PAN-LiOTf)复合材料(图 a)的断面均匀且没有任何分散相物质出现, 这是因为 PAN 含有可溶剂化极性基团(-CN),可与 Li+形成缔合物,PAN 相当固体 “溶剂”可以溶解 LiOTf,LiOTf 以离子态存在于 PAN 中[85]。此外 S 元素和 N 元素均匀 分布于整个复合材料(图 b,c),说明 PAN 和 LiOTf 均匀分布在整个材料中,也 证明了 PAN、EP 和 LiOTf 具有良好的相容性。
