LiOTf 复合材料的介电性能

2021-05-23 15:06:00
李琳琳
原创
799
摘要:对于导体/聚合物复合材料,电荷载流子传导往往导致高介电损耗。对于 EP/PANLiTf/EP 层状复合材料而言,具有高导电性的 PAN-LiTf 中间层导致在界面区域有大量的电荷载流子积累,而上部和底部 EP 绝缘层强烈抑制电荷载流子的传导。对于 PAN-LiTf 复合材料,其电导率处于较高水平,因此其有较高的介电损耗主要是因为漏导损耗引起的。而 EP/PAN-LiTf/EP 层状复合材料电导率均处于较低水平,且存在界面极化,因此 EP/PAN-LiTf/EP 层状复合材料中的介电损耗主要是由极化损耗引起的。

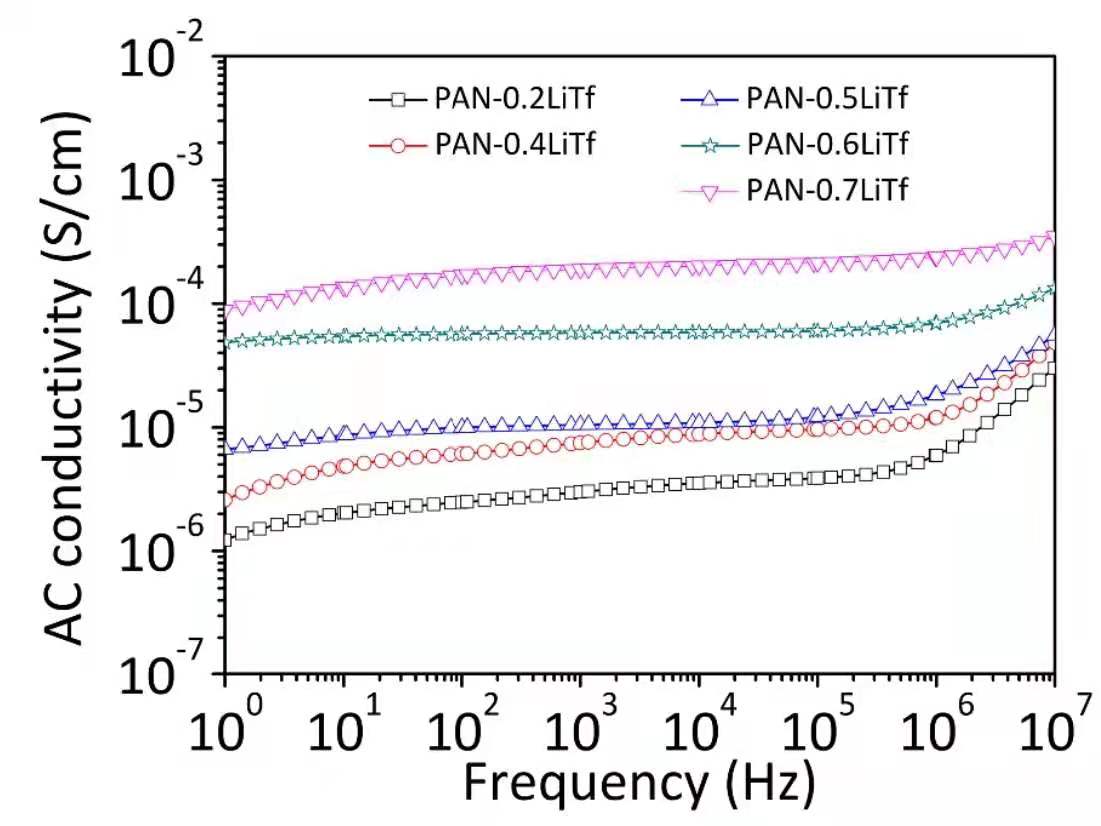

下图 给出了 PAN -LiOTf 复合材料的电导率-频率曲线,随着锂盐添加量的增加,PAN -LiOTf 复合材料的电导率逐渐增加。其中,当锂盐的添加量从 50wt%增加到 60wt%时,PAN-0.6 LiOTf 复合材料的电导率相比 PAN-0.5 LiOTf 复合材料的电导率有一个数量级的提高。当盐含量非常高(接近聚合物的溶解极限)时,将形成有效的渗流通道,有助于锂离子的移动。



PAN- LiOTf 电解质的离子电导率取决于离子浓度(n)和离子迁移率(μ),电导率(σ)的关系[132] σ=nqμ

其中 q 表示载流子的电荷。随着锂盐浓度的增加,离子导电性与聚合物电解质中的移动电荷的数目有关[133]。在盐簇没有完全形成之前,锂离子的移动主要是依靠 PAN 的链段运动,此时电导率处于较低的水平。随着锂盐浓度的增加,超过 fc,盐簇相互接触,电导率迅速增加。

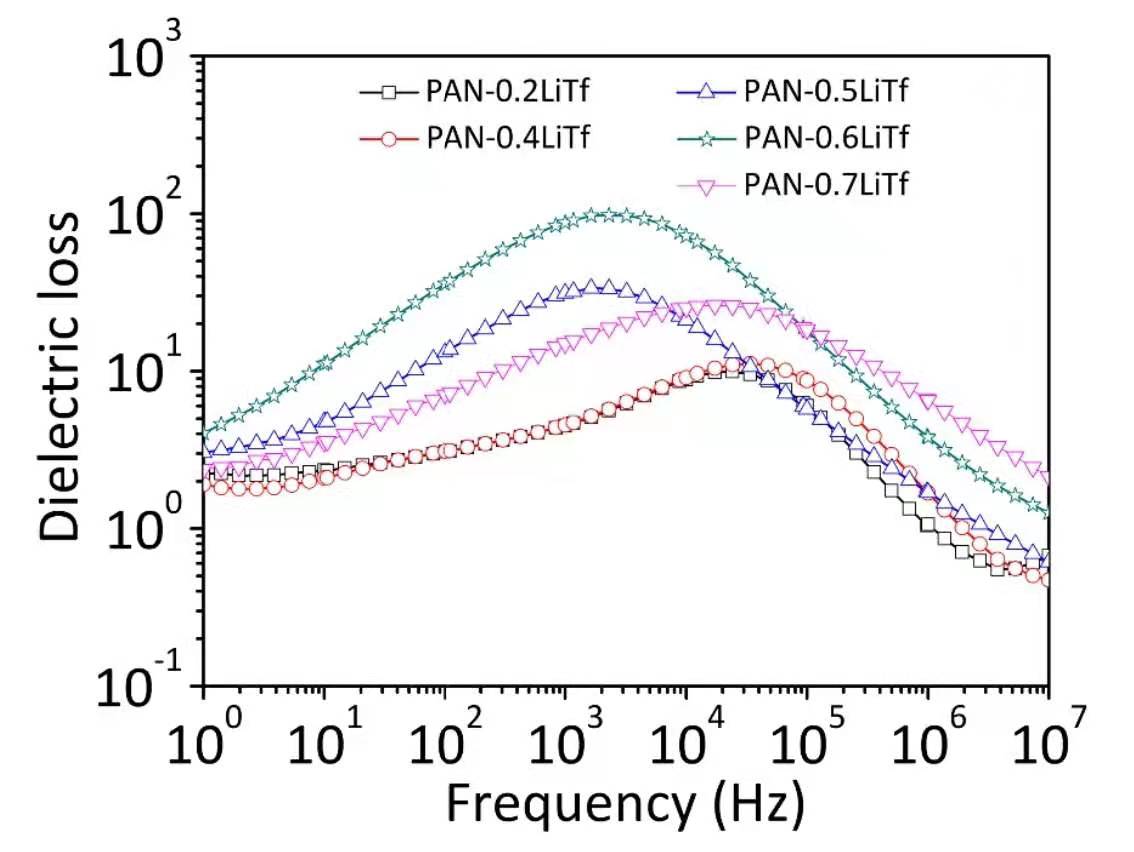

下图 是 PAN- LiOTf 复合材料的介电损耗-频率曲线。PAN- LiOTf 复合材料具有较高的介电损耗,这是因为 PAN- LiOTf 具有较大的漏电电流导致的[135]。

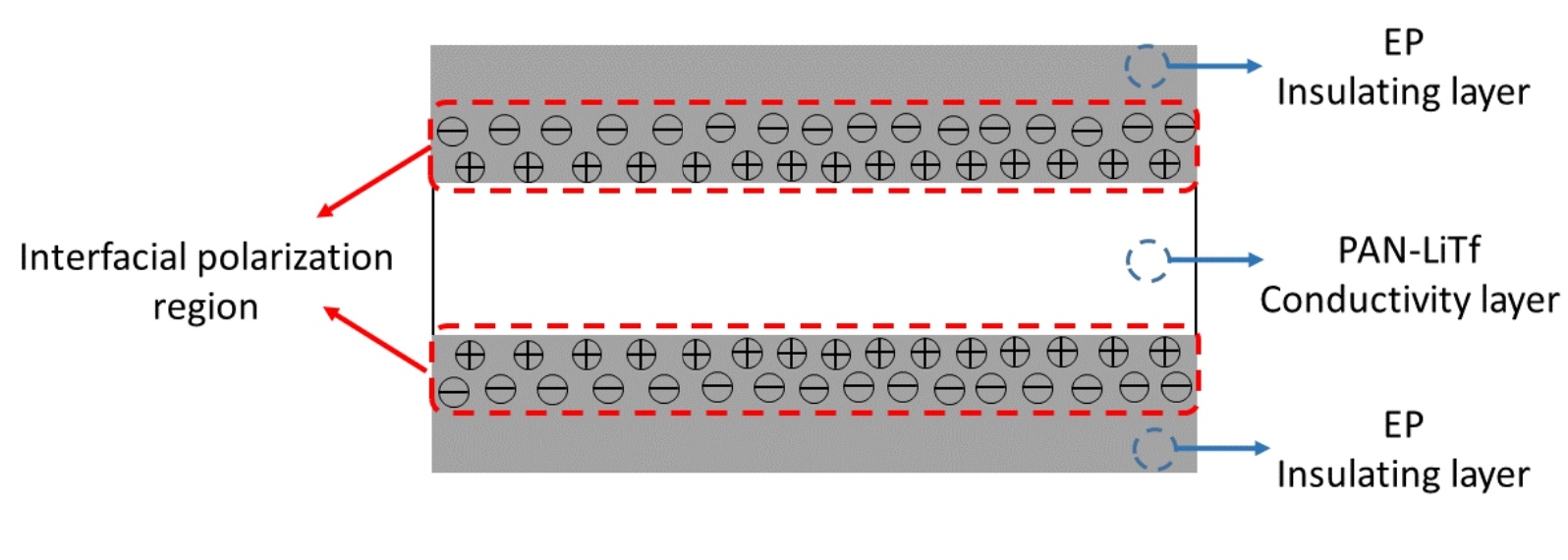

在高导电 PAN -LiOTf 中间层的表面上有负电荷的累积,在高度绝缘的EP 层区域中有正电荷的积累,在两个区域的界面处形成了极化区域,电荷累积现象可以诱导强的界面极化过程[51, 54],从而使介电常数增加。

联系我们
联系人: 王经理
电话: 021-64196855
传真: 021-38228591
Email: sales@moiear.com
网址: www.moiear.cn
地址: 中国(上海)自由贸易试验区临港新片区丽正路1628号4幢1-2层
www.litfsi.cn 微信客服(销售)
021-64196855
客服电话
