三氟甲基磺酸锂制备的实列一

在反应容器中加入液体SO3  80 .06g，恒温在25℃搅拌，在2小时内缓慢持续充入CHF3气体112g，持续搅拌1小时；将反应容器内液体升温至 60℃，用NaOH溶液和有机溶剂丙酮吸收尾气，当无尾气排出后，将反应容器内液体降温至室温备用；在新的反应容器中加入碳酸锂45 .0g，加入 450g去离子水搅拌均匀，缓慢滴加上述冷却后的反应液，开启排空和降温，控制温度在45℃，滴加时间控制在1小时左右，滴加完成后持续恒温反应3小时；过滤反应液，蒸干母液得到含有 三氟甲基磺酸锂和少量碳酸锂的白色粉末。将所述粉末用800g碳酸二甲酯溶解，通过过滤、重结晶、干燥等工序得到纯度为99 .93％的白色粉末 三氟甲基磺酸锂126g，整体收率为 80 .7％。

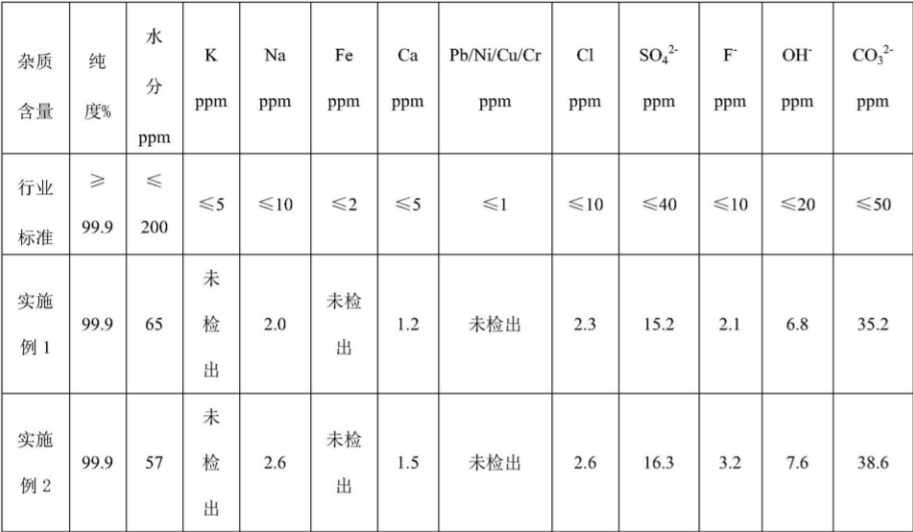

上述实施例制得的目标产物 三氟甲基磺酸锂的纯度及杂质含量列表如下：
