EP/PAN-LiOTf/EP 层状复合膜的结构

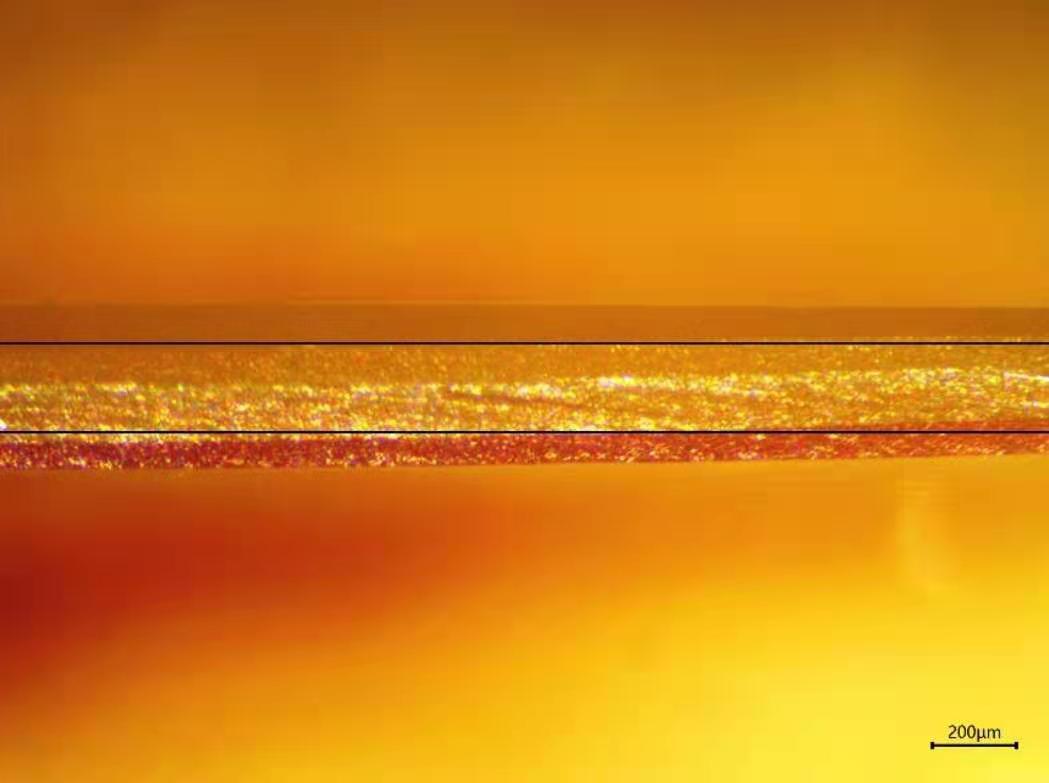

通过光学显微镜观察 EP/PAN -LiOTf/EP 层状复合膜的形貌和微观结构。如图一所示，70-80μm 厚的 EP 层在 EP/PAN-LiOTf/EP 层状复合膜的顶端和底部，中间层为PAN- LiOTf，其厚度在 200-210μm 之间，EP 层和 PAN -LiOTf 层有明显的界面（黑线标出）。

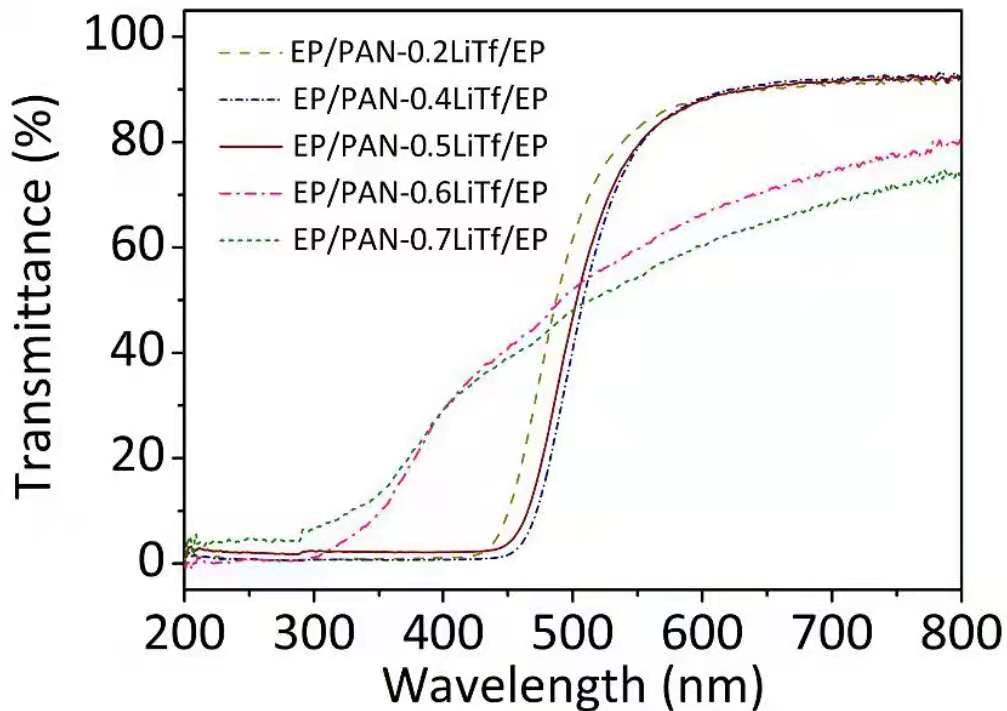

从 EP/PAN-LiOTf/EP 复合材料的照片（图二）可以看出，各 EP/PAN LiOTf/EP 复合材料均具有优异的透明性，当 LiOTf 的添加量达到 60wt%时，已经超过了PAN的溶解极限[90]， LiOTf无法完全溶解在PAN中，因此EP/PAN-0.6LiOTf/EP和EP/PAN07 LiOTf/EP 复合材料的透明性有所损失。透明性可以从 UV-vis 谱图得出具体数据（图 二），各 EP/PAN-0.2LiOTf/EP、EP/PAN-0.4LiOTf/EP 和 EP/PAN-0.5LiOTf/EP 复合材料的透过率在 600-800nm 波长范围内保持高透过率（平均 91%）。EP/PAN-0.6LiOTf/EP 和 EP/PAN0.7LiOTf/EP 复合材料的透过率，与 LiOTf 低添加量的 EP/PAN- LiOTf/EP 复合材料相比有所降低，但仍然处于较高水平。
