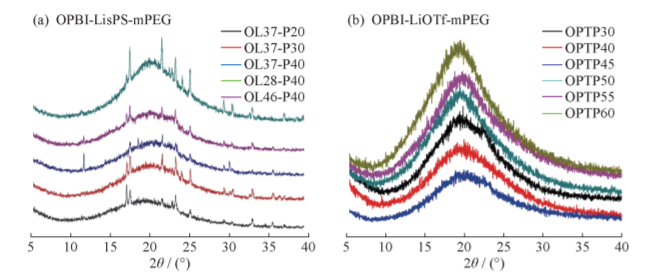

mPEG 與 LiOTF共混全固態聚閤物電解質膜的XRD譜圖

如圖所示爲共混全固態聚閤物電解質膜的XRD譜圖。OPBI-LisPS-mPEG 的 XRD 譜圖顯示，在2=19.9處饅頭狀的寬峰爲 mPEG鏈段的峰。從圖中可以看齣,所製備的共混全固態聚閤物電解質爲無定形態,少量的尖峰可能與鋰鹽電解質有關。從 OPBI- LiOTF-mPEG 共混聚閤物電解質膜·的 XRD 譜圖中可以看齣沒有任何結晶峰。這説明瞭在共混體繫中的 mPEG 與 LiOTF 都沒有髮生結品，這有利於鋰離子的傳導。
