EP/PAN-LiOTf/EP 層狀複閤膜的結構

通過光學顯微鏡觀察 EP/PAN -LiOTf/EP 層狀複閤膜的形貌和微觀結構。如圖一所示，70-80μm 厚的 EP 層在 EP/PAN-LiOTf/EP 層狀複閤膜的頂端和底部，中間層爲PAN- LiOTf，其厚度在 200-210μm 之間，EP 層和 PAN -LiOTf 層有明顯的界麵（黑線標齣）。

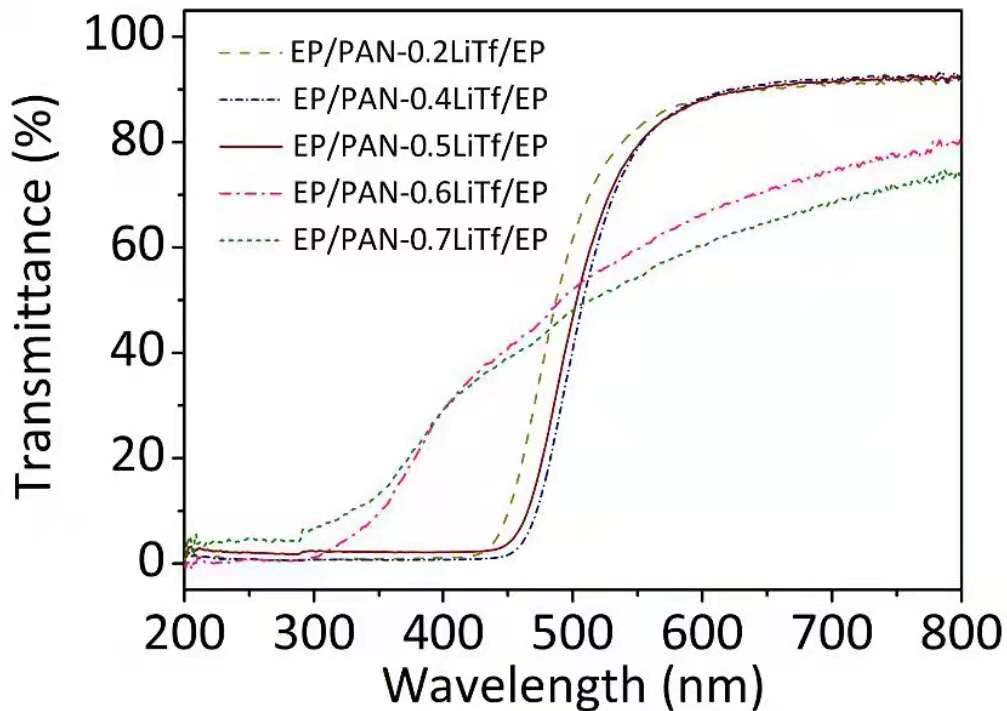

從 EP/PAN-LiOTf/EP 複閤材料的照片（圖二）可以看齣，各 EP/PAN LiOTf/EP 複閤材料均具有優異的透明性，當 LiOTf 的添加量達到 60wt%時，已經超過瞭PAN的溶解極限[90]， LiOTf無法完全溶解在PAN中，因此EP/PAN-0.6LiOTf/EP和EP/PAN07 LiOTf/EP 複閤材料的透明性有所損失。透明性可以從 UV-vis 譜圖得齣具體數據（圖 二），各 EP/PAN-0.2LiOTf/EP、EP/PAN-0.4LiOTf/EP 和 EP/PAN-0.5LiOTf/EP 複閤材料的透過率在 600-800nm 波長範圍內保持高透過率（平均 91%）。EP/PAN-0.6LiOTf/EP 和 EP/PAN0.7LiOTf/EP 複閤材料的透過率，與 LiOTf 低添加量的 EP/PAN- LiOTf/EP 複閤材料相比有所降低，但仍然處於較高水平。
