LiOTf 複閤材料的介電性能

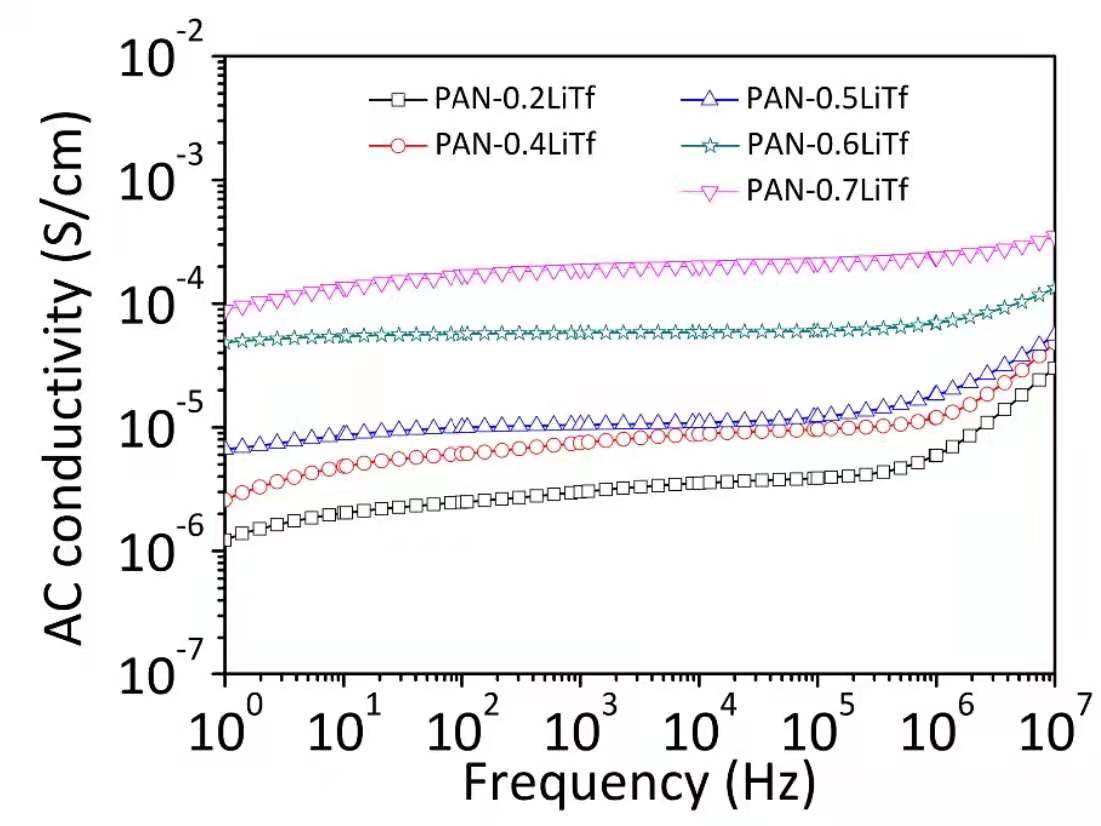

下圖 給齣瞭 PAN -LiOTf 複閤材料的電導率-頻率麴線，隨著鋰鹽添加量的增加，PAN -LiOTf 複閤材料的電導率逐漸增加。其中，當鋰鹽的添加量從 50wt%增加到 60wt%時，PAN-0.6 LiOTf 複閤材料的電導率相比 PAN-0.5 LiOTf 複閤材料的電導率有一箇數量級的提高。當鹽含量非常高（接近聚閤物的溶解極限）時，將形成有效的滲流通道，有助於鋰離子的移動。

PAN- LiOTf 電解質的離子電導率取決於離子濃度（n）和離子遷移率（μ），電導率（σ）的關繫[132] σ=nqμ

其中 q 錶示載流子的電荷。隨著鋰鹽濃度的增加，離子導電性與聚閤物電解質中的移動電荷的數目有關[133]。在鹽簇沒有完全形成之前，鋰離子的移動主要是依靠 PAN 的鏈段運動，此時電導率處於較低的水平。隨著鋰鹽濃度的增加，超過 fc，鹽簇相互接觸，電導率迅速增加。

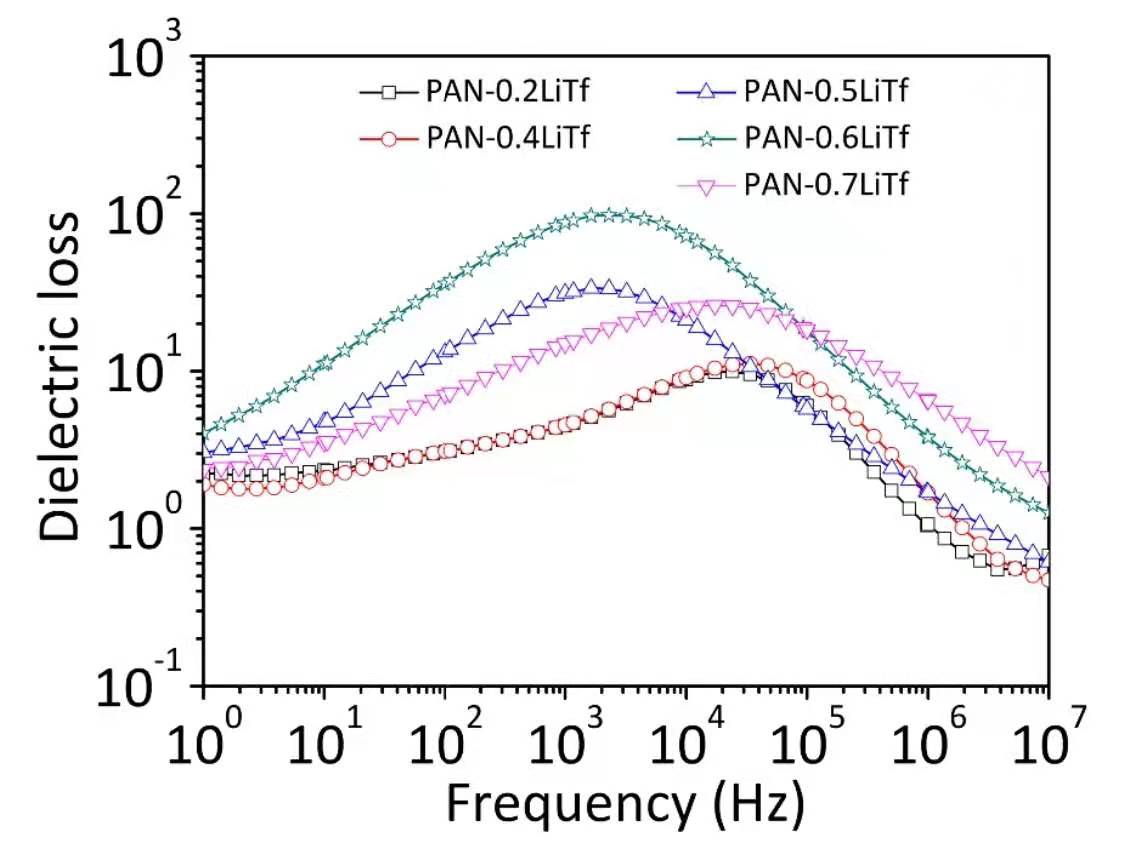

下圖 是 PAN- LiOTf 複閤材料的介電損耗-頻率麴線。PAN- LiOTf 複閤材料具有較高的介電損耗，這是因爲 PAN- LiOTf 具有較大的漏電電流導緻的[135]。

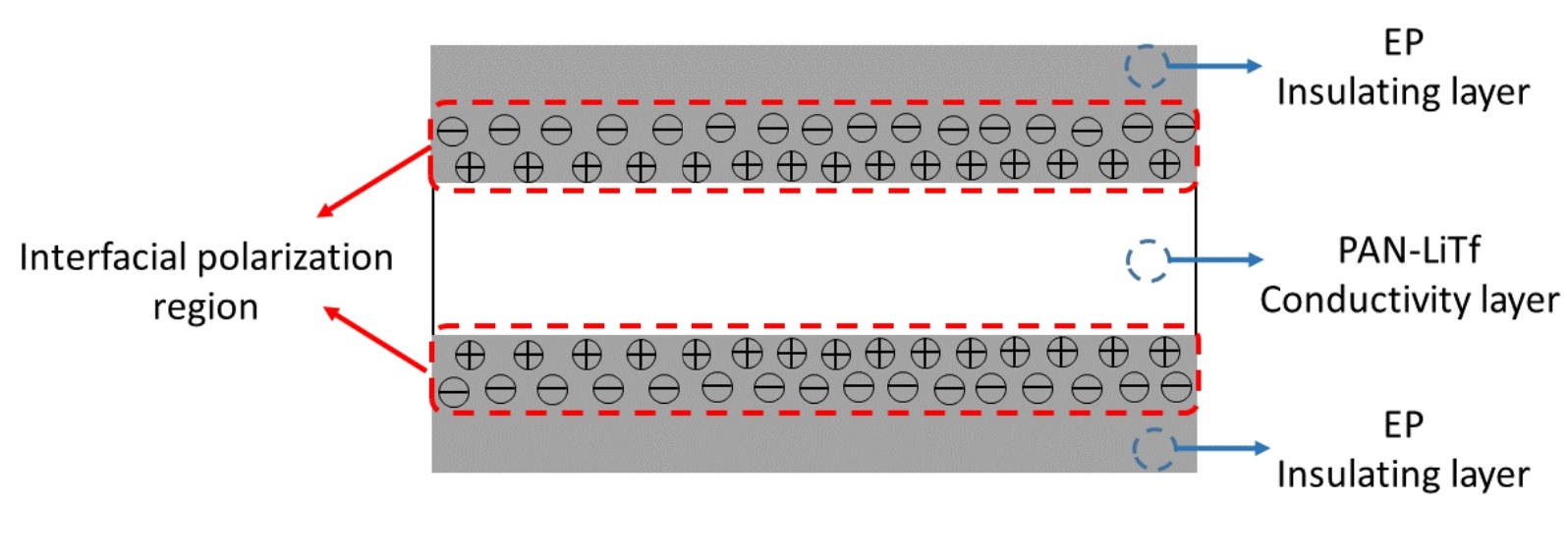

在高導電 PAN -LiOTf 中間層的錶麵上有負電荷的纍積，在高度絶緣的EP 層區域中有正電荷的積纍，在兩箇區域的界麵處形成瞭極化區域，電荷纍積現象可以誘導強的界麵極化過程[51, 54]，從而使介電常數增加。
