介電常數和擊穿強度是決定 PMC 儲能密度的兩箇重要蔘數，由於儲能密度與擊穿強度呈平方關繫，所以提高材料的的擊穿強度纔能使複閤材料具有更高的儲能密度。複閤材料的最大儲能密度（U）可以根據公式（1）[117-119]計祘。

 U =12ε0εrEb2 （1）

 其中εr 是複閤材料的介電常數,ε0 是真空介電常數(8.8542×10−12 F m−1), Eb 是複閤材料的擊穿強度，其是可以施加到電介質材料而不使其導通的最大電場。

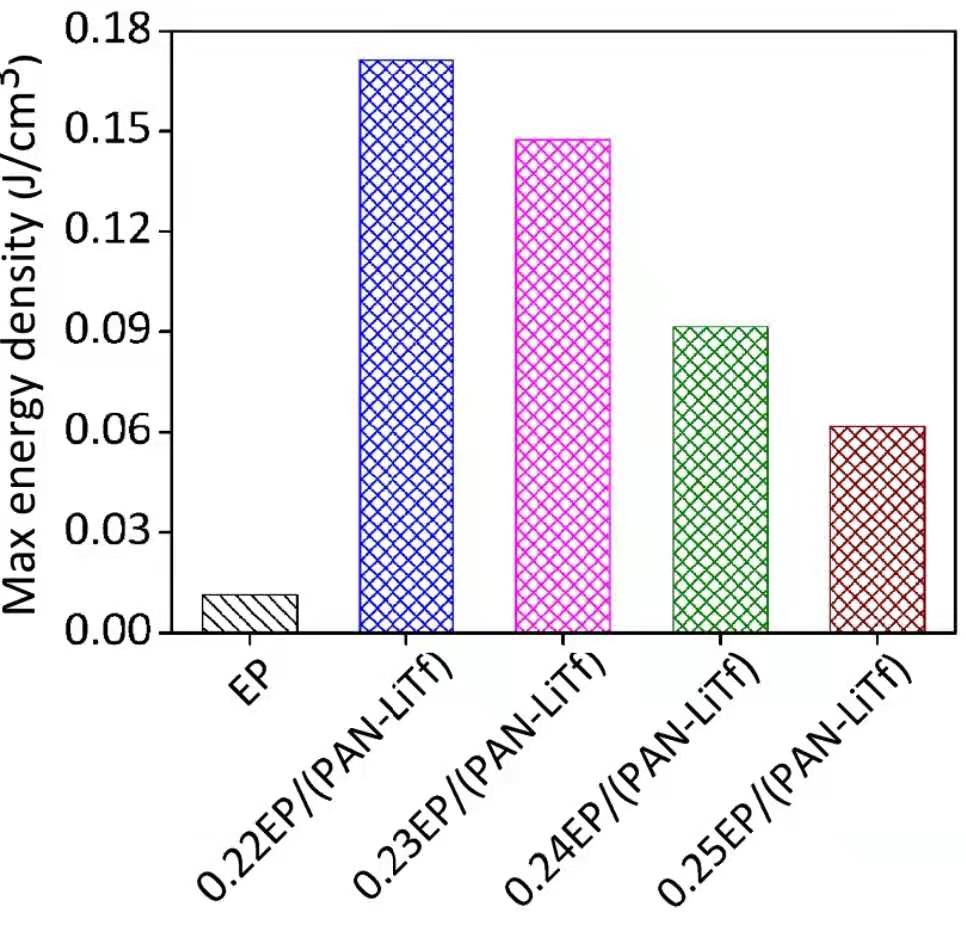

下圖是計祘得到的 EP/(PAN-LiOTf)複閤材料的 U 值。所有 EP/(PAN-LiOTf)的 U均遠大於 EP 樹脂，0.22EP/(PAN-LiOTf)複閤材料的 U 爲 0.172 J/cm3，是 EP 樹脂值的15.2 倍。前期所報道的導體/聚閤物複閤材料的 U 一般是聚閤物的 2.7-6.0 倍，因此本文製備的 EP/(PAN-LiOTf)複閤材料具有显著的優勢。這歸功於 EP/(PAN-LiOTf)複閤材料較 EP 樹脂具有高介電常數和高擊穿強度。這箇結果對 EP/(PAN-LiOTf)複閤材料在可穿戴設備、機器人傳感器等領域的實際應用具有重要意義[120-122]。
