擊穿強度和儲能密度是 high-k 材料在實際應用中需要考察的重要蔘 數，具有廣泛的應用範圍[42, 46, 107, 108]。
將測試結果利用 Weibull 分佈進行分析。某時刻複閤材料的擊穿強度爲 E，我們 認爲其 Weibull 統計分佈符閤式(1)
P = 1 − exp [− (− ( exp [− (
其中 P 錶示的是在時間或者電壓 t 時試樣被擊穿的百分數；E 代錶實驗測試得到材 料的擊穿強度；β 爲 Weibull 分佈的形狀蔘數，其值越大，擊穿電壓的變化範圍越小； E0 爲失效概率爲 0.632 時複閤材料的擊穿強度。

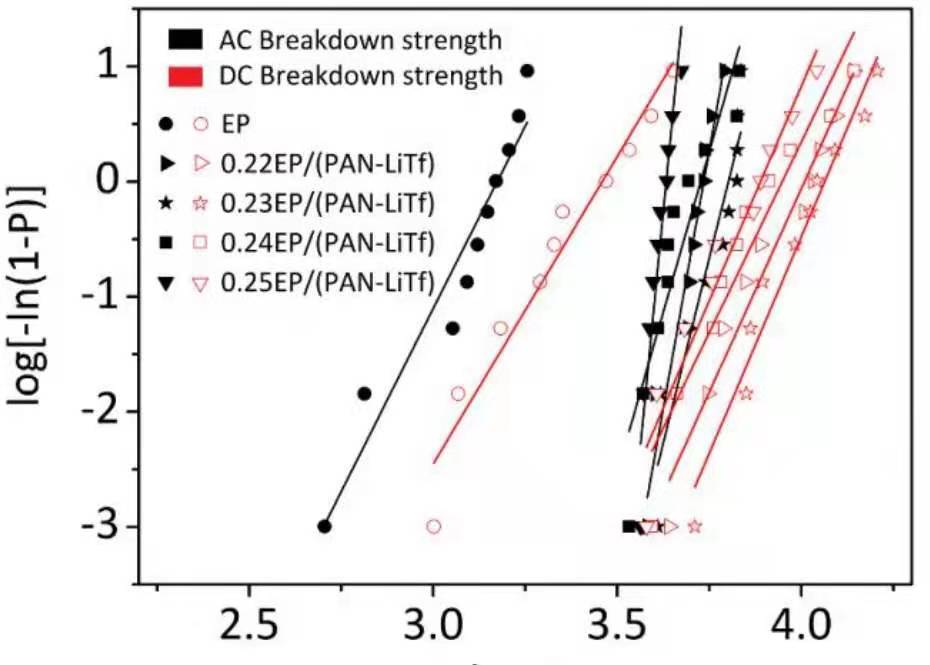

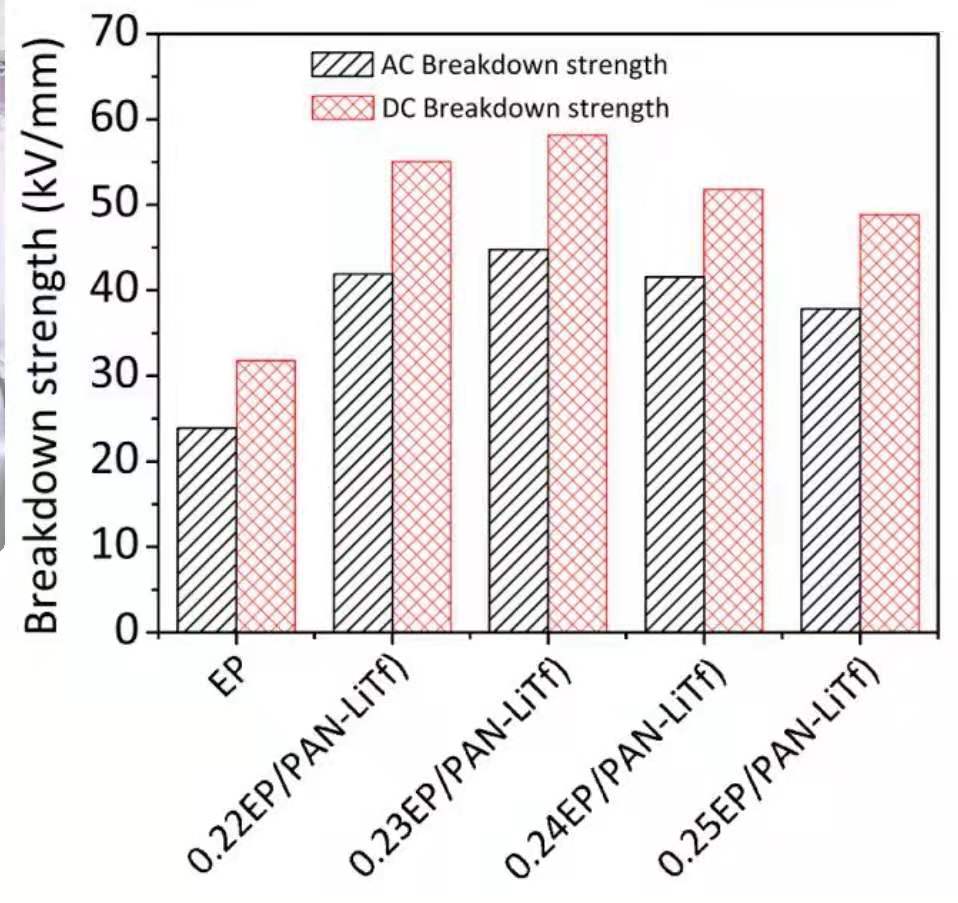

下圖 給齣瞭 EP 樹脂及複閤材料的 Weibull 分佈麴線及擊穿強度。大量研究錶 明，加入導體會導緻聚閤物 Eb 大幅降低[41, 109-111]，而 EP/(PAN-
LiOTf)複閤材料的 Eb 高 於 EP 樹脂的值。0.22EP/(PAN-
LiOTf)複閤材料的交流和直流 Eb 爲 41.9kV/mm 和 55.1kV/mm，是 EP 樹脂 Eb 的 1.8 倍和 1.7 倍，這對複閤材料的實際應用具有重要的 意義[112]。
不衕於傳統導體與聚閤物基體較差的相容性， EP、PAN 和
LiOTf 三者具有良好 的相容性，使 EP/(PAN-LiOTf)複閤材料因缺陷更少而不易擊穿。此外，減少漏電電流 可提高材料的擊穿強度[116]，PAN-LiOTf 不衕於傳統導體的導電機製且 EP 的存在切斷 瞭 PAN
-LiOTf 導電通路，減少瞭 PAN-
LiOTf 相互接觸造成的漏電電流。
