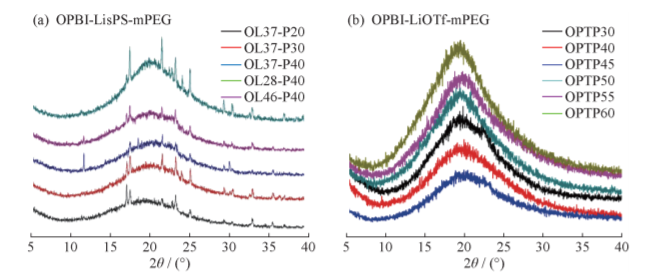

mPEG 与 LiOTF共混全固态聚合物电解质膜的XRD谱图

如图所示为共混全固态聚合物电解质膜的XRD谱图。OPBI-LisPS-mPEG 的 XRD 谱图显示，在2=19.9处馒头状的宽峰为 mPEG链段的峰。从图中可以看出,所制备的共混全固态聚合物电解质为无定形态,少量的尖峰可能与锂盐电解质有关。从 OPBI- LiOTF-mPEG 共混聚合物电解质膜·的 XRD 谱图中可以看出没有任何结晶峰。这说明了在共混体系中的 mPEG 与 LiOTF 都没有发生结品，这有利于锂离子的传导。
