不同膜厚LEC的光伏特性(LiOTF为器件结构）

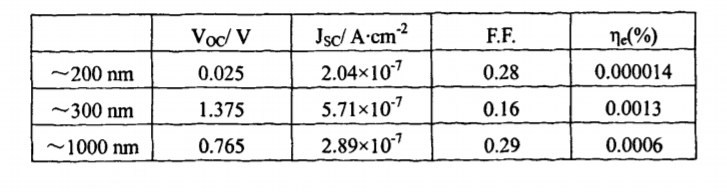

下图一是不同膜厚LEC室温下的光伏特性曲线。这些不同厚度的膜是通过选择相同体积(45uL)的LEC溶液，不同旋转速度1500 rps、2000 rps及3500 rps而得到的。转速越大，复合膜越薄。器件结构：ITO／MEH．PPV：PEO： LiCF3S03脚。工作面积为6 mm2，测试光源为10mW／cm2LED灯，光伏响应通过Keithley2400测得。测试方法是先用直流电源为LEC加4 V预置电压2 min，然后撤掉该电压，用10mW／cm2LED照射工作点，同时用Keitllley2400对器件进行扫描，电压范围是．1～1．5 V。结合图一和表图二可以看出，当膜厚~200nm时，器件的Voc=O．025 V，转换效率在10的负五数量级，比其它两个厚度小两个数量级，光伏响应非常小。当厚度~300 nm时，Voc=1．375 V，Jsc=5．7l×10～A／cm2，似％)=O。0013。当膜厚～1000am时，器件的Voc、Jsc及T(％)比膜厚～300mn时都小了一倍。

理论上LEC的性能对膜厚是不敏感的。但是涉及到室温下P．n结的形成以及离子的迁移，如果对不同膜厚的LEC用相同的预置电压以及施加电压的时间，对于三明治结构的器件，在厚膜内阴阳离子移动到电极所需的时间就会长一点，厚膜P．n结的形成自然会比薄膜的慢一点。
