LEC正、反向光伏特性(LiCF3S03作为聚合物电解质)

2021-07-07 17:04:00
李琳琳
原创
1048
摘要:以共轭聚合物MEH—PPV作为LEC的主体聚合物,PEO+LiCF3S03作为聚合物电解质,三者按照MEH.PPV:PEO:LiCF3S03=15:5:1的重量比共溶于环己酮溶液中,作为LEC溶液。

以共轭聚合物MEH—PPV作为LEC的主体聚合物,PEO+ LiCF3S03作为聚合物电解质,三者按照MEH.PPV:PEO: LiCF3S03=15:5:1的重量比共溶于环己酮溶液中,作为LEC溶液。取LEC溶液45“L,转速2000 rps,采用旋涂的方法制备出厚度~300 nln的LEC复合膜。将制备好的膜放入手套箱中(H20<lppm,02<lppm),在60℃下干燥1.5~2 h,然后用热蒸发将Al电极蒸镀到已经干燥好的膜上,工作面积为6mm2。

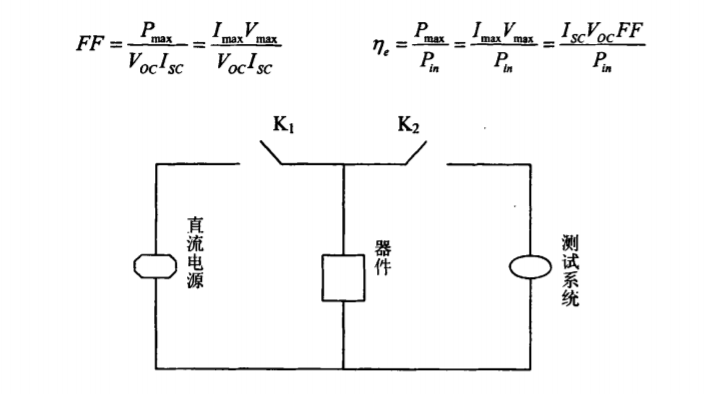

下图是LEC光伏响应测试过程的结构简图。测试中的LEC器件被放置于手套箱(H20<lppm,02<lppm),尽量避免H20及02的影响。将LEC器件如下图进行连接,同时将直流电源和外界测试系统按照简图与LEC连接起来。测试时,首先将开关Kl闭合,为LEC加4 V的预置电压2 rain(根据第二章的分析),然后断开Kj,闭合K2,使LEC进入测试系统。用10mW/cm2的LED作为测试光源,用Keithley2400对LEC进行光电流及暗电流相对于电压的光伏特性扫描,其中扫描电压为.1~1.5 V。所有测试均是在室温下完成。对测试数据中的电流取对数,电压保持不变,获得成LEC光伏响应的特性曲线。而光电流.电压图中的开路电压(Voc)是当光电流最小时的偏压,短路电流(Isc)贝tJ是零偏压时的光电流。同时,根据下面的两个公式还可以得到室温LEC作为光伏器件的效率。
