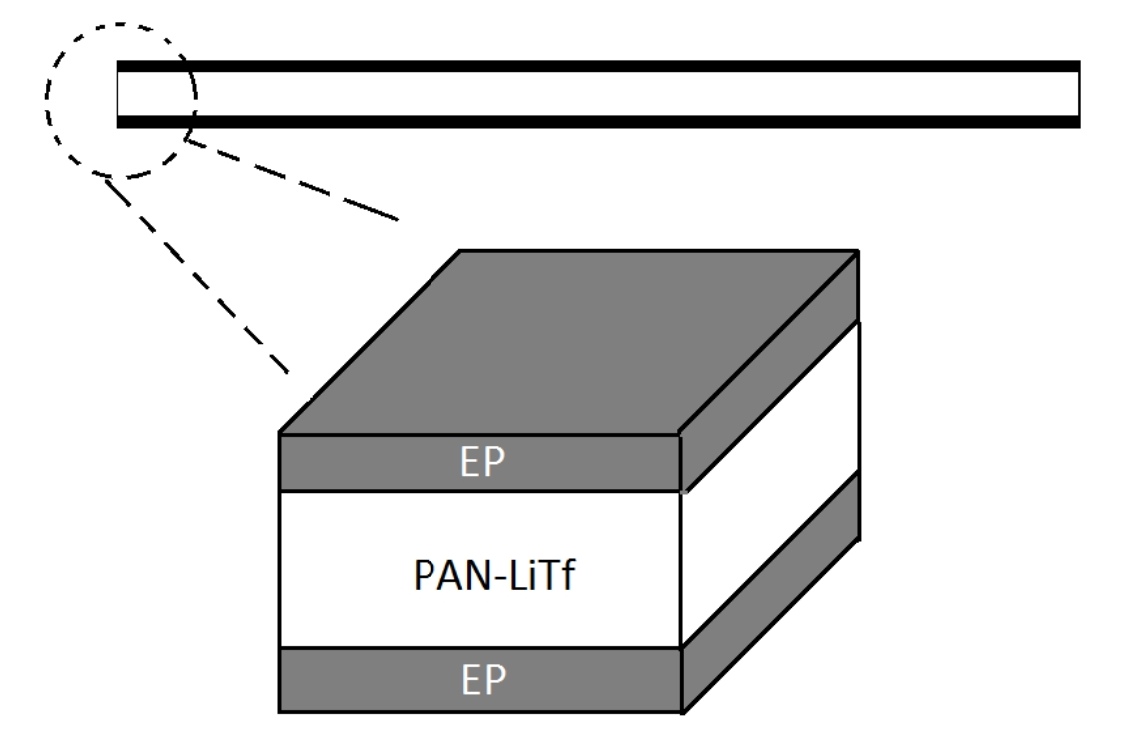

EP/PAN-nLiOTf/EP 层状复合膜的制备

将一定量的 EP 升温至 60℃，加入 4wt%的 2E4MZ，搅拌 10min，得到均匀透明的 EP 混合物。使用可调谐涂膜机将 EP 混合物涂在 PAN-n LiOTf 复合膜表面，将所制得的膜放入模具中，按照工艺 80℃/2h+100℃/2h+120℃/2h 和 140℃/4h 后处理，自然冷却至室温，得到 EP/PAN-LiOTf/EP 层状复合膜，记为 EP/PAN-n LiOTf/EP，n 为 LiOTf 占 PAN 的质量比，取值 0.2、0.4、0.5、0.6 和 0.7。
