凝胶电解质(LiOTf)锂盐的透光率和 X 射线衍射谱

2021-06-21 23:05:00
李琳琳
原创
601
摘要:LiCF3 SO3 、PC 、PEGDA 和 DMPAP 的加入量是影响凝胶电解质电导率的四个主要因素 ,各因素分别设置 5 个水平 ,采用 L25 正交设计进行试验 ,以凝胶电解质的电导率作为考察指标 .通过极差分析 ,得出影响电导率的因素顺序为 LiCF3 SO3 > PC > PEGDA >DMPAP ,制备试验中 LiCF3 SO3 、PC 和 PEGDA 的最佳质量比为 0 .3 ∶ 3 ∶ 1 .采用紫外桘可见光谱仪 、XRD 、四探针电导率测定仪分别对凝胶电解质的光透过率 、结晶程度和电导率进行了表征 。

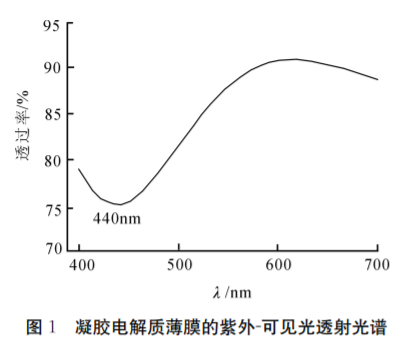

 图1 为聚乙二醇二丙烯酸酯基凝胶电解质薄膜的紫外-可见光透过率曲线 ,从图 1 中可以看出 ,随着波长 λ(400 ~ 700 nm)的不断增加 ,凝胶电解质的光透过率先降低后升高 。当波长为 440 nm时 ,聚合物电解质样品的透光率最低 ,降至 75% ;而后逐渐升高 ,透光率最高接近 92% 。同时在 700nm 处凝胶电解质薄膜的透光率也较高 ,表明样品在可见光区的透光性较好 。

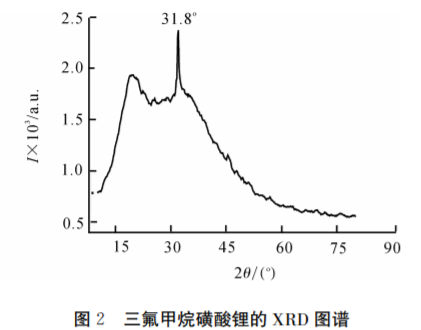

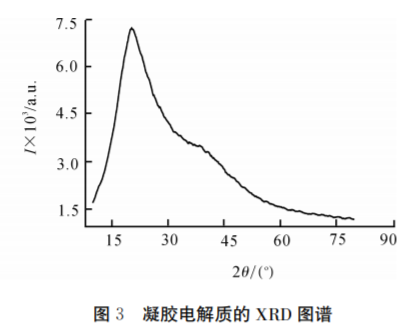

三氟甲烷磺酸锂的 XRD 图谱如图 2 所示 .从图 2 可以看到 ,在 2θ = 31 .8°处出现明显的结晶衍射峰 .由此可知 ,如果 三氟甲烷磺酸锂在电解质体系中发生结晶 ,则会在 31 .8°处出现其特征衍射峰 .图 3 为聚乙二醇二丙烯酸酯基凝胶电解质的XRD 图谱 ,从图 3 可以看出 ,在 31 .8°附近没有出现明显的晶体衍射峰 ,表明在凝胶电解质体系中 ,增塑剂兼溶剂 PC 对 三氟甲烷磺酸锂的溶解性较好 。同时 ,也表明凝胶电解质中锂盐( LiCF3 SO3 )与PC 的配比较合理 ,体系中锂盐没有因为离子积聚而发生二次结晶 。
