不同盐（LiCF3SO3)含量对电解质电导率的影响

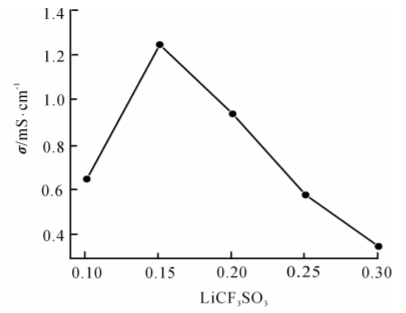

以最佳配比为基准 ，只改变配比中的 三氟甲烷磺酸锂的加入量 ，而其他组分的添加量不变 ，从而确定不同盐含量对凝胶电解质电导率的影响 。聚乙二醇二丙烯酸酯基凝胶电解质电导率随锂盐含量的变化如下图 ４所示 。

从上图 可知 ，随着锂盐含量的增加 ，凝胶电解质的电导率先增大 ，当盐含量达到 ０ ．１５０ g 时 ，凝胶电解质的电导率达到最大值１ ．３５ mS · cm － １ ．之后 ，随锂盐含量的进一步增加 ，凝胶电解质的电导率开始减小 ，最后降至 ０ ．３００ mS · cm － １左右 。由此可知 ，在凝胶电解质体系中锂盐的添加量不是越多越好 ，而是局限于一定的范围内 。随着盐含量的增加 ，凝胶电解质的电导率会增大 。这是由于锂盐完全溶解于增塑剂中 ，在凝胶体系中与载离子络合形成配位键 ，而此时盐发生解离所产生的阴阳离子之间的距离较远 ，体系中阴阳离子的密度也较小 ，这就使得盐离子在电场作用下可有效地发生移动 ，从而表现出凝胶体系离子电导率的提高 。而随着锂盐的进一步加入 ，溶解到增塑剂中的盐含量逐渐增大 ，凝胶电解质体系中阴阳离子的密度增加 ，离子间距缩小 ，这就使得盐离子接触的概率增加 ，从而使盐在凝胶电解质体系内部发生积聚并产生重结晶 。这使得凝胶电解质中聚合物链段的运动以及载离子的移动受阻 ，从而使体系的电导率降低 。
