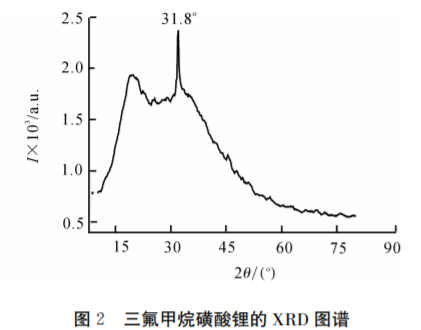

三氟甲烷磺痠鋰(LiOTf)的 XRD 圖譜

從上圖可以看到 ，在 ２θ ＝ ３１ ．８°處齣現明顯的結晶衍射峰 。

如果  三氟甲烷磺痠鋰 在電解質體繫中髮生結晶 ，則會在 ３１ ．８°處齣現其特徵衍射峰

資料擴展： LiCF3 SO3 、PC 、PEGDA 和 DMPAP 的加入量是影響凝膠電解質電導率的四箇主要因素 ，各因素分彆設置 ５ 箇水平 ，採用 L２５ 正交設計進行試驗 ，以凝膠電解質的電導率作爲考察指標 ．通過極差分析 ，得齣影響電導率的因素順序爲 LiCF３ SO３ ＞ PC ＞ PEGDA ＞DMPAP ，製備試驗中 LiCF３ SO３ 、PC 和 PEGDA 的最佳質量比爲 ０ ．３ ∶ ３ ∶ １ ．採用紫外桘可見光譜儀 、XRD 、四探針電導率測定儀分彆對凝膠電解質的光透過率 、結晶程度和電導率進行瞭錶徵 。
