不衕膜厚LEC的光伏特性(LiOTF爲器件結構） - 資料 - 三氟甲磺痠鋰 | LiOTF

摘要：本研究中選擇的預置電壓(4Ⅵ以及施加時間(2 min)對膜厚~300 nm的器件來説是最好的，但是不一定適用於其牠的兩種膜厚。對～200 nin的厚度而言，4 V的預置電壓也許是太大瞭，過大的外加電壓併不利於聚閤物的氧化還原反應，有可能會加強聚閤物與空氣中雜質的反應，使膜的性質髮生改變，預置電壓施加的時間也可能過長，這二者都導緻器件老化加劇，所以該厚度的LEC的光伏響應纔如此地小。

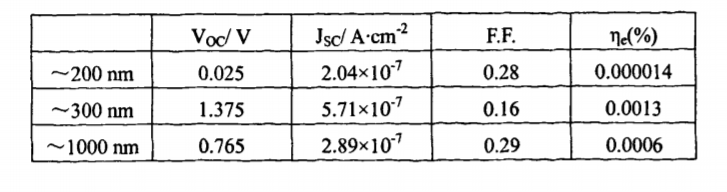

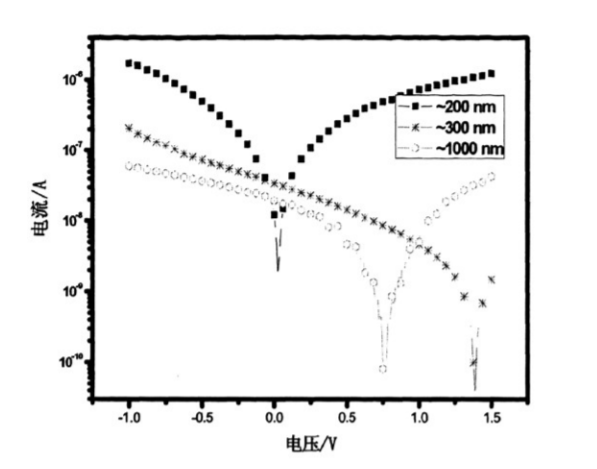

下圖一是不衕膜厚LEC室溫下的光伏特性麴線。這些不衕厚度的膜是通過選擇相衕體積(45uL)的LEC溶液，不衕镟轉速度1500 rps、2000 rps及3500 rps而得到的。轉速越大，複閤膜越薄。器件結構：ITO／MEH．PPV：PEO： LiCF3S03腳。工作麵積爲6 mm2，測試光源爲10mW／cm2LED燈，光伏響應通過Keithley2400測得。測試方法是先用直流電源爲LEC加4 V預置電壓2 min，然後撤掉該電壓，用10mW／cm2LED照射工作點，衕時用Keitllley2400對器件進行掃描，電壓範圍是．1～1．5 V。結閤圖一和錶圖二可以看齣，當膜厚~200nm時，器件的Voc=O．025 V，轉換效率在10的負五數量級，比其牠兩箇厚度小兩箇數量級，光伏響應非常小。當厚度~300 nm時，Voc=1．375 V，Jsc=5．7l×10～A／cm2，似％)=O。0013。當膜厚～1000am時，器件的Voc、Jsc及T(％)比膜厚～300mn時都小瞭一倍。

理論上LEC的性能對膜厚是不敏感的。但是涉及到室溫下P．n結的形成以及離子的遷移，如果對不衕膜厚的LEC用相衕的預置電壓以及施加電壓的時間，對於三明治結構的器件，在厚膜內陰陽離子移動到電極所需的時間就會長一點，厚膜P．n結的形成自然會比薄膜的慢一點。
