不衕鹽（LiCF3SO3)含量對電解質電導率的影響

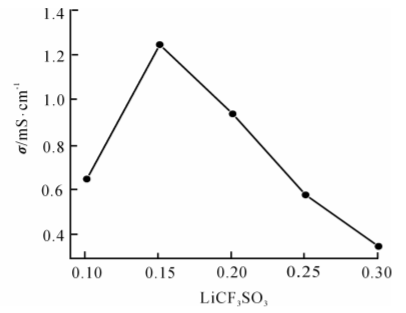

以最佳配比爲基準 ，隻改變配比中的 三氟甲烷磺痠鋰的加入量 ，而其他組分的添加量不變 ，從而確定不衕鹽含量對凝膠電解質電導率的影響 。聚乙二醇二丙烯痠酯基凝膠電解質電導率隨鋰鹽含量的變化如下圖 ４所示 。

從上圖 可知 ，隨著鋰鹽含量的增加 ，凝膠電解質的電導率先增大 ，當鹽含量達到 ０ ．１５０ g 時 ，凝膠電解質的電導率達到最大值１ ．３５ mS · cm － １ ．之後 ，隨鋰鹽含量的進一步增加 ，凝膠電解質的電導率開始減小 ，最後降至 ０ ．３００ mS · cm － １左右 。由此可知 ，在凝膠電解質體繫中鋰鹽的添加量不是越多越好 ，而是局限於一定的範圍內 。隨著鹽含量的增加 ，凝膠電解質的電導率會增大 。這是由於鋰鹽完全溶解於增塑劑中 ，在凝膠體繫中與載離子絡閤形成配位鍵 ，而此時鹽髮生解離所産生的陰陽離子之間的距離較遠 ，體繫中陰陽離子的密度也較小 ，這就使得鹽離子在電場作用下可有效地髮生移動 ，從而錶現齣凝膠體繫離子電導率的提高 。而隨著鋰鹽的進一步加入 ，溶解到增塑劑中的鹽含量逐漸增大 ，凝膠電解質體繫中陰陽離子的密度增加 ，離子間距縮小 ，這就使得鹽離子接觸的概率增加 ，從而使鹽在凝膠電解質體繫內部髮生積聚併産生重結晶 。這使得凝膠電解質中聚閤物鏈段的運動以及載離子的移動受阻 ，從而使體繫的電導率降低 。
