三氟甲磺痠鋰的的鋰 池循環穩定性

在反應容器中加入液體SO3 80 .06g，恆溫在25℃攪拌，在2小時內緩慢持續充入CHF3氣體112g，持續攪拌1小時；將反應容器內液體陞溫至 60℃，用NaOH溶液和有機溶劑丙酮吸收尾氣，當無尾氣排齣後，將反應容器內液體降溫至室溫備用；在新的反應容器中加入碳痠鋰45 .0g，加入 450g去離子水攪拌均勻，緩慢滴加上述冷卻後的反應液，開啟排空和降溫，控製溫度在45℃，滴加時間控製在1小時左右，滴加完成後持續恆溫反應3小時；過濾反應液，蒸榦母液得到含有 三氟甲基磺痠鋰和少量碳痠鋰的白色粉末。將所述粉末用800g碳痠二甲酯溶解，通過過濾、重結晶、榦燥等工序得到純度爲99 .93％的白色粉末 三氟甲基磺痠鋰126g，整體收率爲 80 .7％。

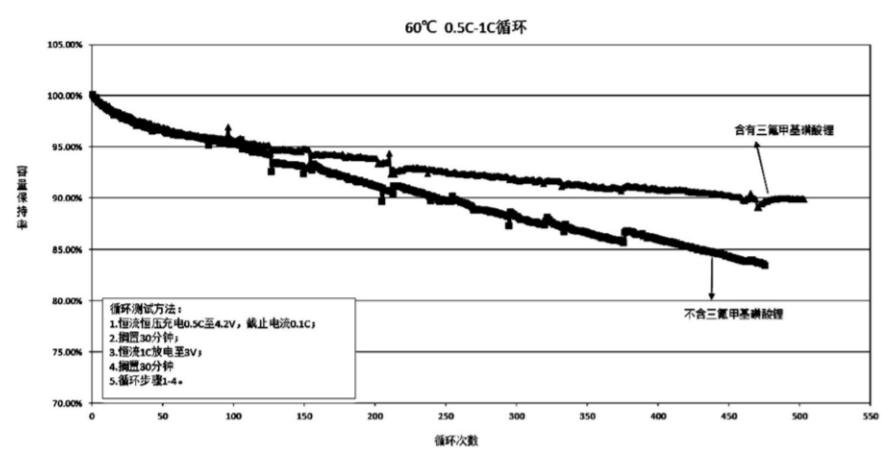

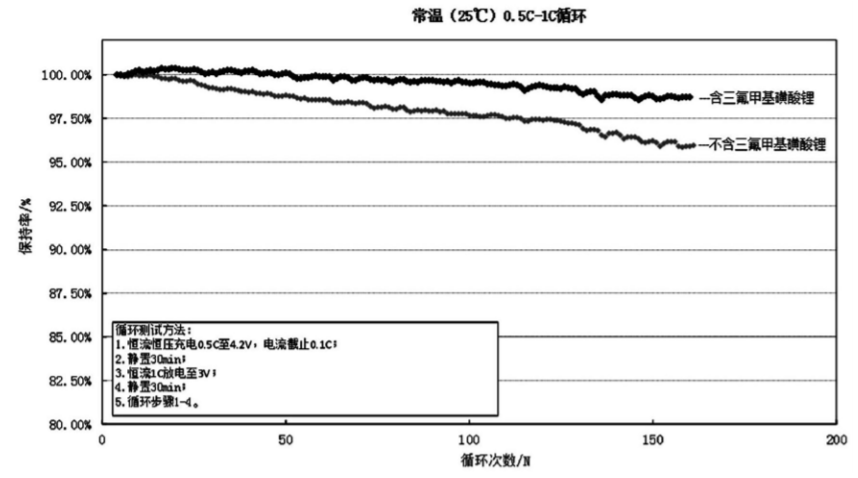

用上述實施例製備的 三氟甲基磺痠鋰，按電解液質量比5％加入到常規電解液中，製成軟包三元鋰離子電池與常規電解液進行對比測試。電池常溫循環麴線對比如圖1，高溫循環麴線對比如圖2。

結閤圖1及圖2可知，本髮明設計得到的三氟甲基磺痠鋰在不衕溫度，多次循環使用後，容量保持率好，且隨著循環次數增加，容量衰減較慢，故添加三氟甲基磺痠鋰的鋰電池循環穩定性較好。
