凝膠電解質製備試驗中最佳配比的確定（LiOTF影響電導率）

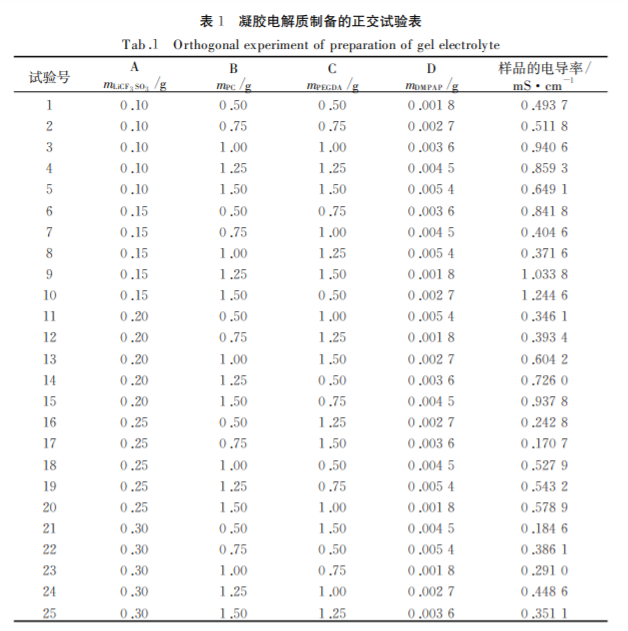

在製備聚乙二醇二丙烯痠酯基凝膠電解質的過程中 ， 三氟甲烷磺痠鋰 、碳痠丙烯酯 、聚乙二醇二丙烯痠酯和 ２ ，２-二甲氧基-２-苯基苯乙酮的加入量是影響樣品電導率的四箇主要因素 ，每箇因素分彆設置 ５ 箇水平 ，採用 L２５ 正交設計進行試驗 ，以所製得的凝膠電解質的電導率 σ作爲考察指標 。製備試驗的因素水平設置蔘見錶 １ 。根據正交錶所列２５ 組試驗製備高分子凝膠電解質 ，併測定各組樣品的電導率 。通過對所得結果進行極差分析 ，可得試驗最優水平 ，從而得齣影響電導率的因素順序以及最佳配比 。

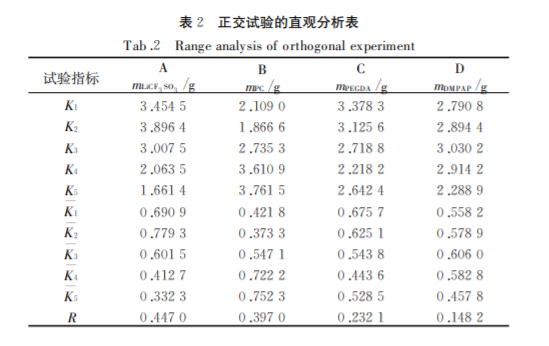

由直觀分析錶 ２ 中的極差 R 可知各因素的影響大小順序爲 A ＞ B ＞ C ＞ D ，由此可知影響凝膠電解質電導率的主要因素爲 LiCF3 SO3 與 PC 的含量 。根據各因素均值大小可得齣最佳製備條件爲A２B５ C１ D３ ，卽凝膠電解質製備試驗中 LiCF3SO3、PC 和 PEGDA 的最佳質量比爲 ０ ．３ ∶ ３ ∶ １ ．以最優配比進行五組重覆實驗 ，所得 ５ 箇樣品的電導率分彆爲１ ．７０ mS · cm－ １ 、１ ．８７ mS · cm－ １ 、１ ．５５ mS · cm－ １ 、１ ．２７ mS · cm－ １ 和 １ ．５０ mS · cm－ １ ，平 均 電 導 率爲１ ．５８ mS · cm－ １ ．
