三氟甲磺酸锂的的锂 池循环稳定性

2021-05-26 16:23:00
李琳琳
原创
768
摘要:本发明设计得到的三氟甲基磺酸锂在不同温度,多次循环使用后,容量保持率好,且随着循环次数增加,容量衰减较慢,故添加三氟甲基磺酸锂的锂电池循环稳定性较好

在反应容器中加入液体SO3 80 .06g,恒温在25℃搅拌,在2小时内缓慢持续充入CHF3气体112g,持续搅拌1小时;将反应容器内液体升温至 60℃,用NaOH溶液和有机溶剂丙酮吸收尾气,当无尾气排出后,将反应容器内液体降温至室温备用;在新的反应容器中加入碳酸锂45 .0g,加入 450g去离子水搅拌均匀,缓慢滴加上述冷却后的反应液,开启排空和降温,控制温度在45℃,滴加时间控制在1小时左右,滴加完成后持续恒温反应3小时;过滤反应液,蒸干母液得到含有 三氟甲基磺酸锂和少量碳酸锂的白色粉末。将所述粉末用800g碳酸二甲酯溶解,通过过滤、重结晶、干燥等工序得到纯度为99 .93%的白色粉末 三氟甲基磺酸锂126g,整体收率为 80 .7%。

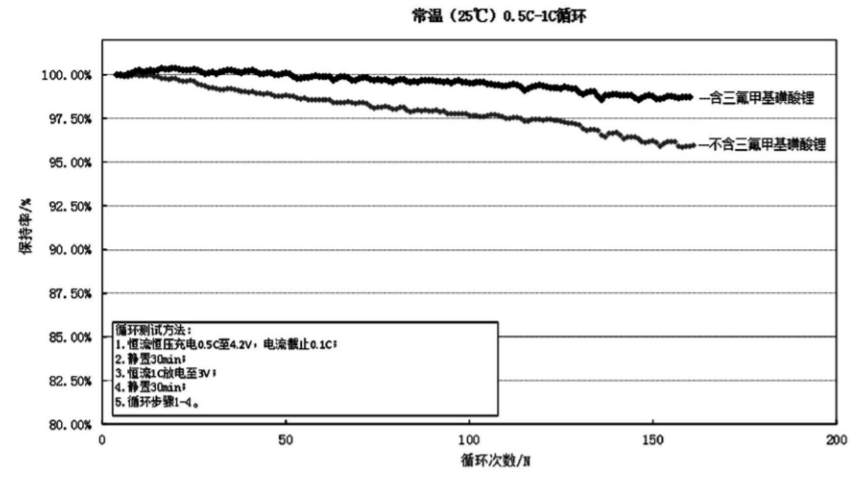

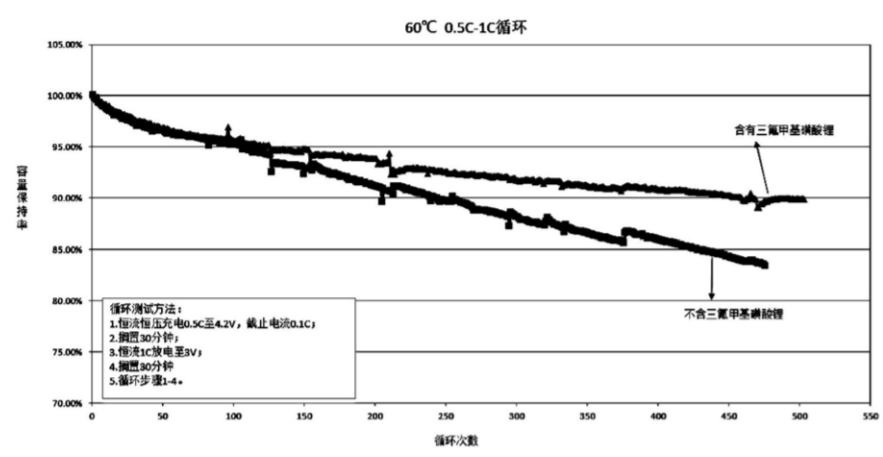

用上述实施例制备的 三氟甲基磺酸锂,按电解液质量比5%加入到常规电解液中,制成软包三元锂离子电池与常规电解液进行对比测试。电池常温循环曲线对比如图1,高温循环曲线对比如图2。





结合图1及图2可知,本发明设计得到的三氟甲基磺酸锂在不同温度,多次循环使用后,容量保持率好,且随着循环次数增加,容量衰减较慢,故添加三氟甲基磺酸锂的锂电池循环稳定性较好。

联系我们
联系人: 王经理
电话: 021-64196855
传真: 021-38228591
Email: sales@moiear.com
网址: www.moiear.cn
地址: 中国(上海)自由贸易试验区临港新片区丽正路1628号4幢1-2层
www.litfsi.cn 微信客服(销售)
021-64196855
客服电话
