聚合物凝胶膜的XRD表征(LiOTF作为金属盐)

2021-06-27 20:29:00
李琳琳
原创
661
摘要:将聚甲基丙烯酸甲酯(PMMA)与聚偏氟乙烯(PVDF)共混复合,以N.甲基吡咯烷酮(NMP)和碳酸丙烯脂(PC)作为增塑剂,三氟甲磺酸锂(LiCF3SO3)作为金属盐,制备了几种不同共混比例的复合凝胶聚合物电解质(CGPE)。在聚合物电解质中,聚合物的结晶性能直接影响聚合物电解质的导电性能,结晶程度越大,电解质的离子电导率越低。

实验原料:

聚甲基丙烯酸甲酯(PMMA), 聚偏氟乙烯(PVDF),碳酸丙烯脂(Pc),N一甲基吡咯烷酮(NMP),  三氟甲烷磺酸锂(CLiF3SO3)

实验所用试剂均为分析纯,实验用水均为去离子水

聚合物凝胶膜的XRD表征:

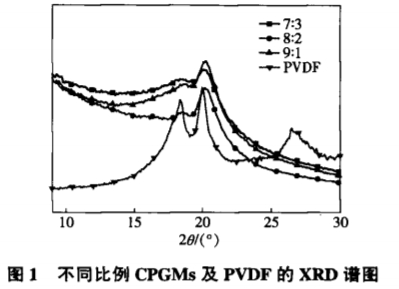

在聚合物电解质中,聚合物的结晶性能直接影响聚合物电解质的导电性能,结晶程度越大,电解质的离子电导率越低.因此,一般需要通过抑制聚合物的结晶来改善聚合物电解质的导电性。图1给出了纯PVDF和不同比例PVDF/PMMA复合聚合物凝胶膜(CPGM)的XRD谱图.由图可见,纯PVDF在20=18.5。、20。、26.5。处具有特征衍射峰‘19。201,其中20=18.5。、200处为PVDF的仅晶体的XRD特征衍射峰,20=26.0处为PVDF的B晶体的XRD特征衍射峰。另外3种不同比例共混的CPGMs的XRD衍射谱图与纯PVDF薄膜相比,可看出20=26.50的特征衍射峰完全消失.而在20=18.50和20=200处的特征峰明显变弱、变宽,其中20=18.50处的衍射峰降低显著。成为20=200处衍射峰的肩峰.

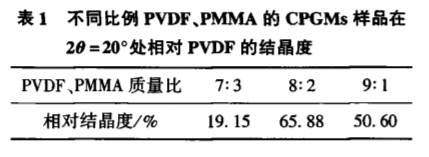

 通过XRD谱图的数据计算3种比例的凝胶电解质膜在20=200的相对结晶度,通过计算各样品的衍射峰面积与对比样衍射峰面积的比值计算各样品的相对结晶度。结果如表1所示.可明显看出,复合不同比例的PMMA之后,体系的结晶度有降低.对于PVDF与PMMA质量比7:3的样品.相对结晶度有大幅度的降低。这可能是因表1不同比例PVDF、PMMA的CPGMs样品在20=20。处相对PVDF的结晶度为加人PMMA量较多时,PVDF与PMMA互溶后,分子链的运动能力受到比较大影响,分子链段的结晶也受到阻碍.结晶部分减少而无定形区域相应增加。
